練習 4：以線擺動細分宗地

在本練習中，您將會以從背面線上的參考點擺動的線段細分宗地。

本練習上接〈練習 3：使用線滑動細分宗地〉。

指定宗地建立設定

1. 開啟 Parcel-1D.dwg，其位於自學課程圖面資料夾。
2. 按一下「常用」頁籤 「建立設計」面板 「宗地」下拉式功能表 「宗地建立工具」 查找。
3. 在「宗地配置工具」工具列上，按一下 。
4. 指定下列參數：

   當您指定每一個參數時，請注意會在「宗地配置工具」視窗底部顯示一個預覽圖形。

   宗地大小

   自動配置

   • 最小面積：8000.00
   • 最小臨街面：40.0000
   • 使用偏移處的最小臨街面：是
   • 臨街面偏移：20.0000
   • 最小寬度：40.0000
   • 最小深度：50.0000
   • 使用最大深度：是
   • 最大深度：200.0000
   • 多重解決方案偏好：使用最小面積
   • 自動模式： 關閉
   • 剩餘分配：在最後一個宗地中放置剩餘宗地

使用線擺動建立宗地

1. 在「宗地配置工具」工具列中，按一下「線擺動 - 建立」。
2. 在「建立宗地」-「配置」對話方塊的「宗地型式」中，選取「單戶住宅用地」。將其他設定保留為其預設值。按一下「確定」。
3. 在圖面中，選取在工址的東北角的大型宗地的面積標示。

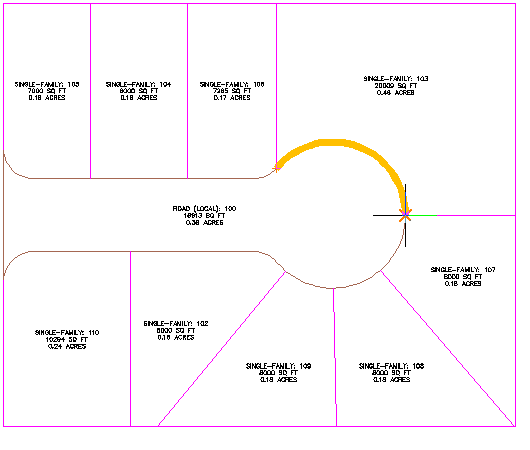

4. 依下列影像所示指定宗地臨街面的起點及終點。

   請注意，當您移動游標以指定終點時，會有一條黃線顯示建議的臨街面。

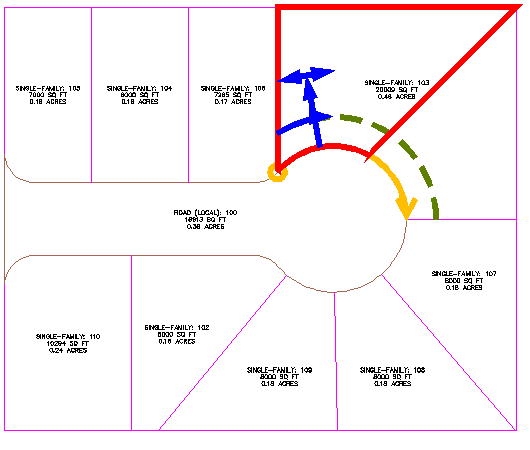

5. 按一下宗地的東北角，以指定擺動點。

   會顯示預覽圖形。


6. 按 Enter 以建立宗地。

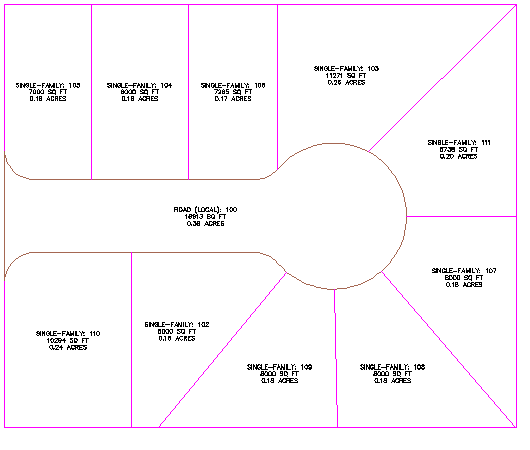

   將建立並標示新宗地。


7. 按 Esc 結束指令。

若要繼續學習本自學課程，請移至〈練習 5：使用定線和宗地〉。
