練習 3：以線滑動細分宗地

在本練習中，您將以在臨街面透過線段的角度所定義的線段連續細分宗地。

本練習上接〈練習 2：以自由形狀線段細分宗地〉。

指定宗地建立設定

1. 開啟 Parcel-1C.dwg，其位於自學課程圖面資料夾。
2. 按一下「常用」頁籤 「建立設計」面板 「宗地」下拉式功能表 「宗地建立工具」 查找。
3. 在「宗地配置工具」工具列上，按一下 。
4. 指定下列參數：

   當您指定每一個參數時，請注意會在「宗地配置工具」視窗底部顯示一個預覽圖形。

   宗地大小

   自動配置

   • 最小面積：7000.00
   • 最小臨街面：40.0000
   • 使用偏移處的最小臨街面：是
   • 臨街面偏移：20.0000
   • 最小寬度：40.0000
   • 最小深度：50.0000
   • 使用最大深度：是
   • 最大深度：200.0000
   • 多重解決方案偏好：使用最小面積
   • 自動模式： 關閉
   • 剩餘分配：在最後一個宗地中放置剩餘宗地
     註:

     在「自動模式」設定為「關閉」時，「剩餘分配」設定不會影響宗地配置。本設定將會用於稍後的練習。

使用線滑動建立個別宗地。

1. 在「宗地配置工具」工具列上，按一下 「線滑動 - 建立」。
2. 在「建立宗地」-「配置」對話方塊的「宗地型式」中，選取「單戶住宅用地」。將其他設定保留為其預設值。按一下「確定」。
3. 按一下宗地面積標示單戶住宅用地：101

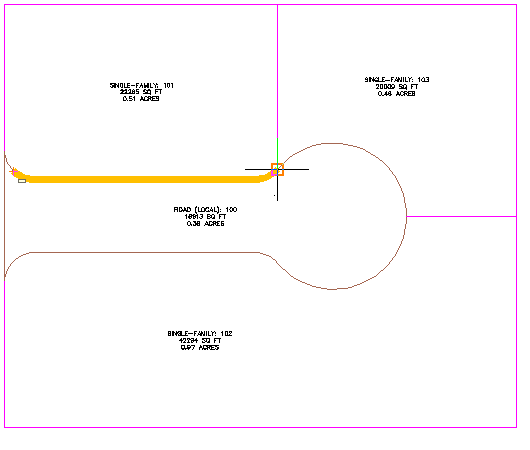

4. 依下列影像所示指定宗地臨街面的起點及終點。

   請注意，當您移動游標以指定終點時，會有一條黃線顯示建議的臨街面。

   註:

   當您指定臨街面起點時，請勿鎖點至曲線的開頭處。如果臨街面在曲線的起點開始，將找不到任何解決方案。


5. 輸入 90 度的臨街面角度。

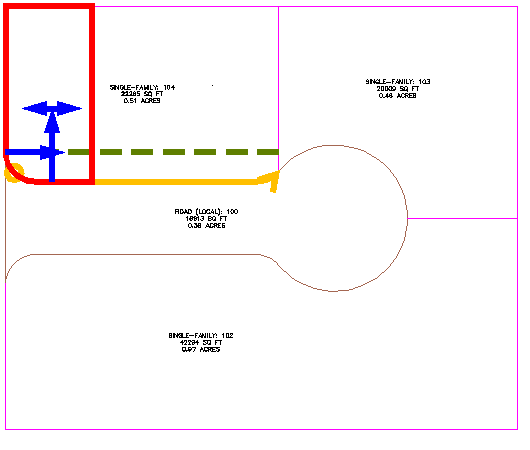

   會顯示宗地建立參數的預覽圖形和建議的解決方案。圖形與您在「宗地配置工具」視窗中指定宗地建立參數時所顯示的圖形相似。


6. 按 Enter。

   在建立及標示新宗地時，會在圖面中顯示下一個宗地的預覽。

7. 在「宗地配置工具」對話方塊中的「最小面積」中，輸入 8000。

   請注意預覽圖形會加以更新，以反映所變更的面積值。

8. 按 Enter。

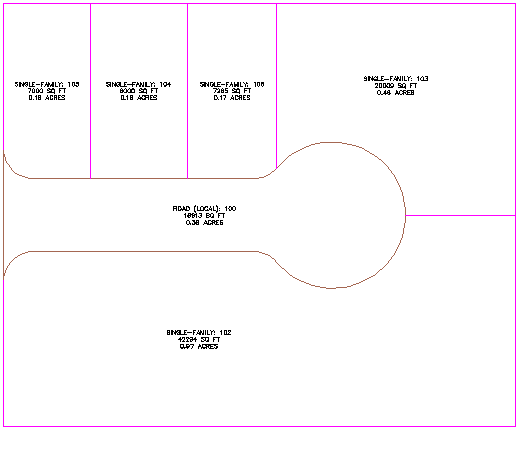

   將建立並標示兩個新宗地。



同時建立多個宗地

1. 在「宗地配置工具」工具列上，按一下 「線滑動 - 建立」。
2. 在「自動配置」中，指定下列參數：
   • 自動模式： 打開
   • 剩餘分配：在最後一個宗地中放置剩餘宗地
3. 按一下工址南側大型宗地的面積標示。

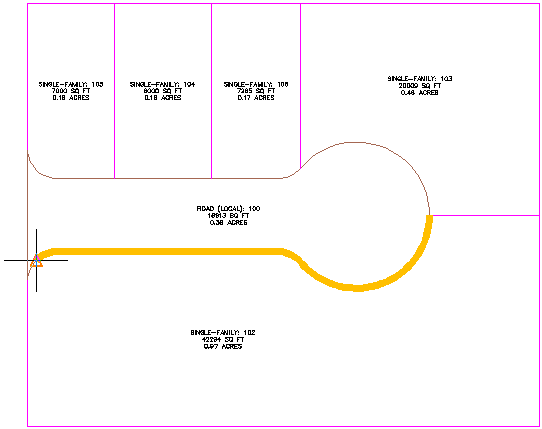

4. 依下列影像所示指定宗地臨街面的起點及終點。

5. 輸入 90 度的臨街面角度。

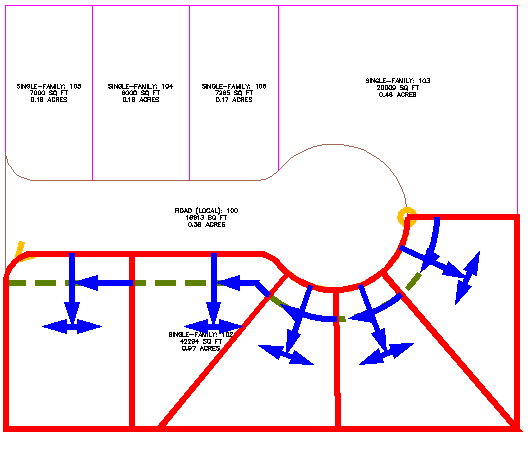

   會顯示建議宗地的預覽。


6. 按 Enter。

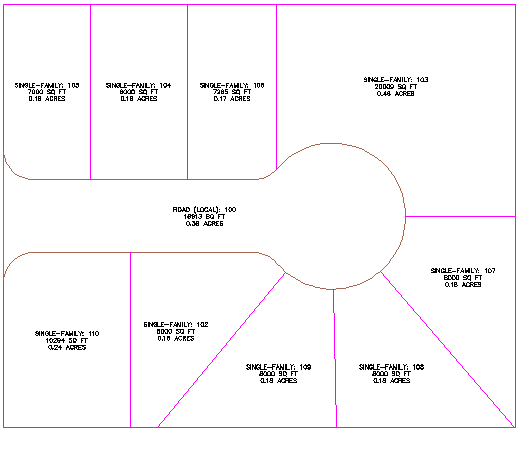

   將建立並標示新宗地。

   註:

   您將在〈編輯宗地資料〉自學課程中修正某些界址線的放置。


7. 按 Esc 結束指令。

若要繼續學習本自學課程，請移至〈練習 4：使用線擺動細分宗地〉。
