練習 3：在模型中檢視圖面

在本練習中，您將學習以三維視圖檢視圖面物件的一些方法。

本練習上接〈練習 2：變更物件的顯示〉。

模型視圖中查看物件顯示

註:

本自學課程將使用上一個自學課程中使用過的 Intro-2.dwg。

1. 按一下左側視埠使其處於作用中狀態。
2. 按一下「視圖」頁籤 「具名視圖」面板視圖清單「東南等角」。

   地形的東南等角視圖將顯示在左側視埠中，右側視埠則保留為平面視圖。

3. 拉近至地形的等角視圖。

   請注意綠線和藍線。綠線表示您在縱斷面視圖中檢驗的配置縱斷面。其之所以為綠色，是因為其型式中的「模型」視圖方向指定其將顯示為綠色。地形下的藍線表示之前從其建立了縱斷面的水平定線。

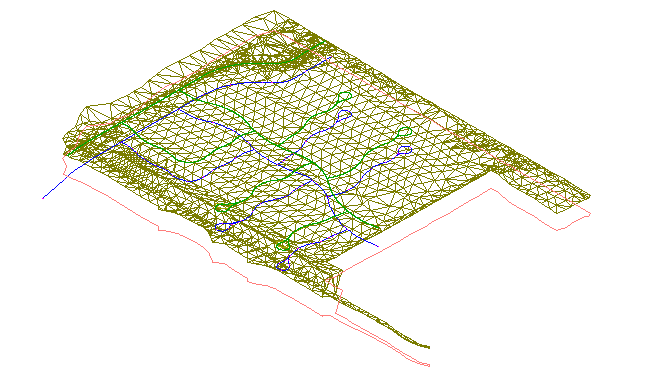

   「東南等角」3D 視圖



變更地形的視覺型式

1. 按一下「檢視」頁籤 「視覺型式」面板 「視覺型式」下拉式功能表 「3D 線架構」。

   AutoCAD 視覺型式提供了快速、基本的物件可視化方式，這對於在 Autodesk Civil 3D 中進行螢幕上呈現非常有用。「3D 線架構」視覺型式將在模型視圖中顯示地形，但不向物件套用填充材料。

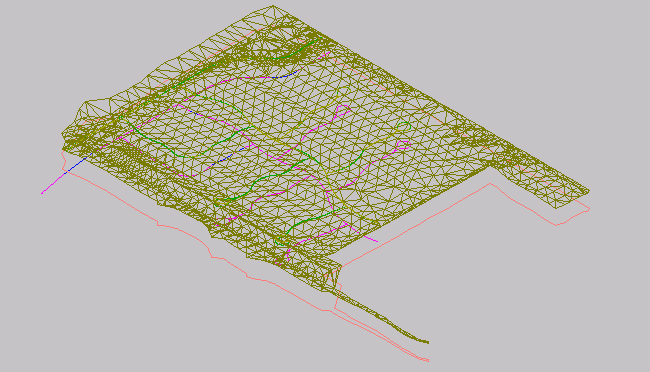

   3D 線架構視覺型式



   請注意，右上角會顯示一個立方體。這是 AutoCAD ViewCube，其可提供模型目前方位的圖示反饋。您可以在套用了視覺型式時使用 ViewCube 調整模型的視埠。


2. 按一下 ViewCube 的某個角點，然後將其拖曳至新位置。可嘗試將 ViewCube 拖曳至各個位置。完成後，按一下 可將模型和 ViewCube 傳回至其原始位置。
3. 按一下「檢視」頁籤 「視覺型式」面板 「視覺型式」下拉式功能表 「概念」。

   「概念」視覺型式將對物件進行著色，並平滑化多邊形面之間的邊緣。該型式中的描影使用「谷氏」刻面型式，這是在冷色和暖色之間的一種變化，而不是深色到淺色的變化。效果並不逼真，但是可以更容易查看模型的詳細資料。

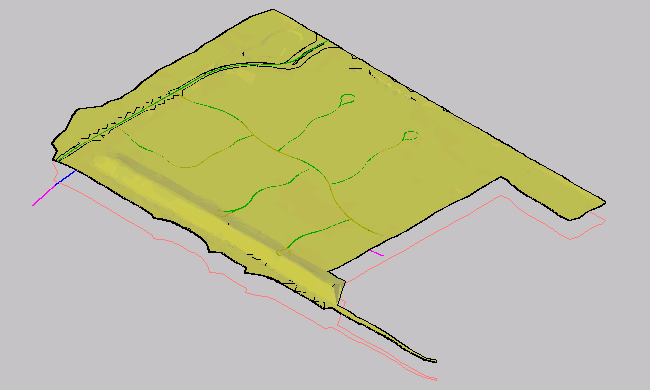

   概念視覺型式


4. 按一下「檢視」頁籤 「視覺型式」面板 「視覺型式」下拉式功能表 「擬真」。

   「擬真」視覺型式將對地形進行著色，並平滑化多邊形面之間的邊緣。將顯示在地形型式中指定的彩現材料。

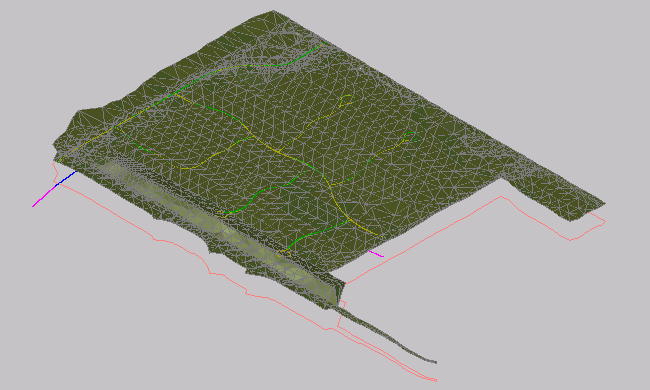

   擬真視覺型式
