使用圖形視窗

重疊顯示和並排顯示視窗，以及在單獨的視窗中檢視作用中的模型。

新增功能：2020、2021、2021.2、2022、2023.1

使用文件視窗

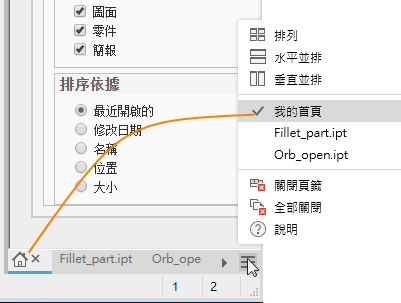

文件可以顯示在一個或多個監視器中的一個或多個視窗中。在 Inventor 啟動時，預設視窗為「我的首頁」，並且頁籤會顯示此圖示 。您可以在「應用程式選項」的「一般」頁籤中，關閉預設顯示。文件頁籤功能表會顯示視窗配置選項和作用中的文件。

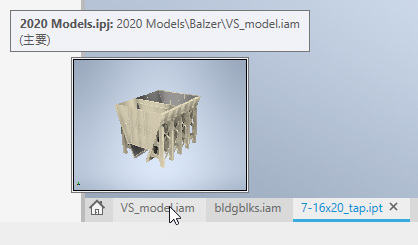

當您將游標暫停在 Inventor 圖形視窗底部的檔名上時，將顯示工具提示，其中展示縮圖影像和文件資訊，如下圖所示：

頁籤行為

頁籤行為可讓您管理視窗、分組文件以及使用多個監視器，以提高工作流程的靈活性。

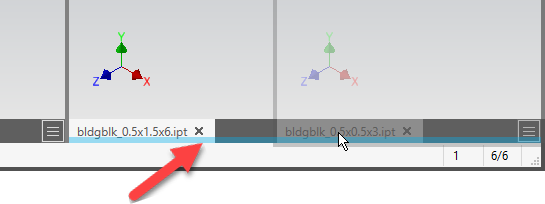

• 將文件加入至視窗 - 將文件頁籤拖曳至頁籤列，直到頁籤下方出現藍色的框架邊緣預覽，然後放下頁籤。文件視窗會保持單一文件類型。

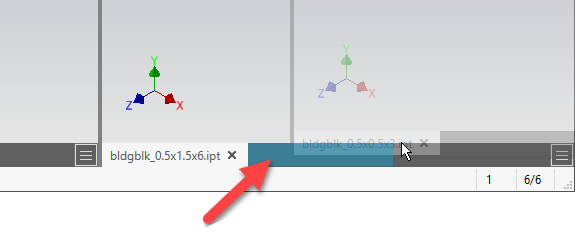

• 建立頁籤群組 - 將文件頁籤拖曳至頁籤列中的另一個文件旁邊，直到出現藍色頁籤預覽，然後放下頁籤。文件會共用視窗框架。



  提示: 如果您看到藍色框架邊緣亮顯，只要將游標稍向上移動到頁籤中間，就會顯示頁籤預覽。

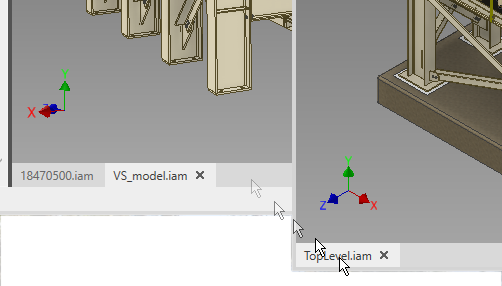

• 建立新的應用程式視窗 - 拖曳文件頁籤，並將其放在圖形顯示、桌面或另一個監視器中。



• 建立新的應用程式視窗集合

  將固定的頁籤列從主要視窗拖曳到圖形顯示、桌面或另一個監視器。



• 提示: 將游標懸停在「文件」頁籤上，然後按一下滑鼠中鍵，以關閉非作用中的視窗。

視窗行為

每個模型視窗顯示區域的右上角有兩個控制：

• 關閉視窗 - 關閉文件視窗。
• 最小化 - 最小化的檔案不會參與排列作業。若要啟用最小化的檔案，請選取該頁籤或從頁籤功能表啟用。關閉其他視窗時，該頁籤不會自動啟用。而會啟用清單中的下一個未最小化的檔案。 拖曳最小化文件的頁籤會隨滑鼠按下事件還原文件，並繼續執行拖放程序。關閉頁籤將關閉最小化的文件。若要還原文件，請按一下該頁籤或使用「文件」功能表中的「全部還原」。
• 還原前一個配置 - 先前使用其中一個視窗排列選項，再最大化視窗後，此選項便會出現。按一下該圖示可還原前一個配置。僅當最大化視窗時，才可使用此選項。
  提示: 如果先前沒有配置，請按一下「還原前一個配置」來排列開啟的文件。這樣使用此選項後，您便可以在「排列」和任何文件之間切換。

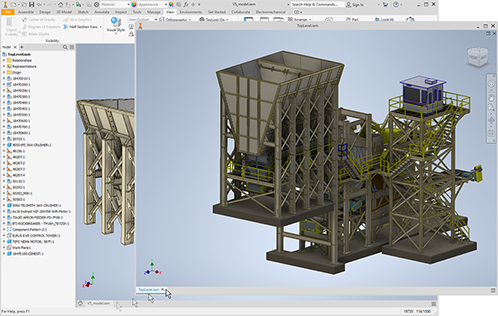

• 最大化視窗 - 以目前視窗填滿顯示區域。在作用中應用程式框架中顯示所有其他文件的文件頁籤。文件視窗處於排列狀態 (而非最大化狀態) 時，才可使用此選項。您也可以按兩下文件頁籤列，來最大化視窗。
• 作用中視窗會顯示 ViewCube。
• 使用「新建」檢視指令時，文件視窗會在作用中的應用程式框架中開啟。
• 切換為一個監視器時，文件視窗會合併到作用中監視器，但它們不會重新停靠在 Inventor 視窗框架中。
• 如果關閉另一個監視器中的次要視窗，則會關閉該視窗中的所有文件。如果任何文件已變更，系統會提示您儲存或捨棄變更。

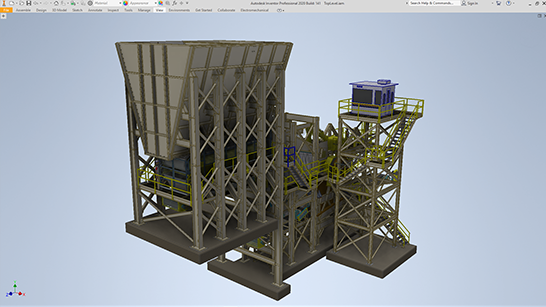

• 如果您想不使用功能區和瀏覽器，並最大化您的工作區，請使用「清爽螢幕」切換按鈕。可從「檢視」頁籤 的「視窗」面板中存取該按鈕。若要還原功能區和瀏覽器，請按一下「檢視」頁籤，然後在「視窗」面板中按一下「清理螢幕」。


文件功能表

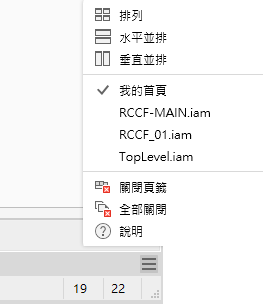

您可以使用視窗頁籤列右端的文件功能表，建立視窗配置。

• 排列 - 將所有文件以網格形式排列在目前視窗中。頁籤群組將分散為個別文件。 「常用」頁籤和所有最小化的文件會被忽略。

• 水平並排 - 將所有文件以網格形式水平排列在目前視窗中。頁籤群組將分散為個別文件。
• 垂直並排 - 將所有文件以網格形式垂直排列在目前視窗中。頁籤群組將分散為個別文件。
• 文件清單 - 顯示該 Inventor 視窗中開啟之文件的縮圖和檔名。從清單中選取一個文件即可將其啟用。
• 關閉頁籤 - 如果關閉次要視窗，則會關閉該視窗中的所有文件。如果任何文件已變更，系統會提示您儲存或捨棄變更。如果關閉主要視窗中的頁籤，則會關閉所有文件，提示您有未儲存的變更，並使 Inventor 階段作業保持作用中狀態。
• 全部關閉 - 關閉所有 Inventor 文件，並使 Inventor 階段作業保持作用中狀態。

重調視窗大小

如果並排顯示視窗，重調大小會同等影響所有視窗。

若要重調相鄰並排視窗的大小，請按一下並拖曳兩個文件視窗之間的框架。兩個視窗會同時重調大小。

使用不同的縮放比率或視圖方位，在獨立視窗中檢視作用中的模型。

• 按一下「檢視」頁籤 「視窗」面板 「新建」。

  新視窗會在目前視窗中顯示作用中的檔案，但加入另一個頁籤。使用檢視導覽工具和視窗工具可調整您的工作區。

重置使用者介面配置

在多個監視器和視窗中工作時，您可以將介面元素 (例如「性質」面板或模型瀏覽器) 停靠在不同的視窗中。您可以將使用者介面配置重置為預設 Inventor 使用者介面配置，方法是移至：

• 「檢視」頁籤 「視窗」面板，然後按一下「重置使用者介面配置」
• 「工具」「選項」 下拉式功能表，然後按一下「重置使用者介面配置」

重要: 將移除功能區自訂，例如圖示大小、群組/解除群組的指令，以及重新定位的指令。建議您匯出自訂，以便在使用「重置使用者介面配置」之後匯入並還原這些自訂。
