從組合建立簡化零件

「簡化」指令可以從組合建立導出實體或導出曲面複合零件。

新增功能：2022、2023、2024、2024.2、2025

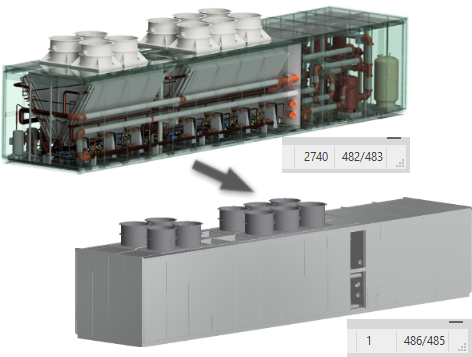

使用「簡化」指令，透過移除元件、特徵來減少組合中的內容，並輸出簡化的零件檔。當指令啟動作用中的模型狀態、設計視圖和位置視圖時，會填入「初始狀態」群組。您可以從該群組細化用於定義簡化模型的參數。選取選項後，會隱藏其他無效選項。

「簡化」指令用於建立和編輯簡化零件。編輯舊式包膜零件時，請使用「簡化」性質面板。

當模型處於快速模式時，無法存取「簡化」指令。

從「BIM 內容」環境存取時，「輸出類型」會鎖住為「替代件」。請參閱下面的步驟 7。

提示: 如果您希望在輸入值時使用 <Enter>，建議您除選「按 Enter 一次以完成指令」進階設定。預設 (已選取) 狀態使用 <Enter> 做為「確定」按鈕，以完成指令並交付變更。

1. 在「組合」頁籤 「簡化」面板上，按一下 「簡化」。即會顯示「簡化」性質面板。
2. (可選) 選取要使用的內建預置。系統提供四個內建預置，您也可以自行建立預置。預置會進一步為「性質」面板中的欄位指定值。您可以取代任何值。

   • 移除最小詳細資料 (小型零件和特徵) - 這些設定專用於移除小型零件和特徵，從而產生最詳細的模型。
   • 移除中等詳細資料 (中型零件和列示的所有特徵) -這些設定專用於移除中等量的詳細資料。
   • 移除最多詳細資料 (將頂層元件取代為包裹) - 這些設定專用於移除最大量的詳細資料，從而產生非常基礎的造型。
   • 無簡化 - 相對於組合模型，該簡化版本具有完整保真度。所有詳細資料均顯示在模型中。
   提示: 選取接近您所需詳細程度的預置，然後使用「檢視包括的項目」和「檢視排除的項目」，快速選取剩餘的零件以加速程序。

   可使用相同的方法建立您自己的預置。若要取得更多資訊，請參閱〈使用預置〉。

3. 在「輸入」群組中，欄位會填入組合的目前狀態。您可以依需要對其進行變更。


   模型狀態。作用中模型狀態包含定義包裹大小的元件。模型狀態的變更會影響包裹大小。

   視圖。作用中的設計視圖即會顯示。設計視圖中的變更不會影響包裹大小。

   按一下 「關聯式」選項，將簡化模型連結至設計視圖。此選項不適用於主要設計視圖。

   註: 選取「關聯式」後，「元件」群組將不可用，因為所有元件變更都來自設計視圖。

   位置。元件位置有助於定義包裹大小。位置視圖的變更可能會影響包裹大小。

4. 「取代為包裹」可讓您使用簡單造型取代元件。當您按一下某個選項時，預覽會顯示以包裹呈現的零件。


   取代選項有：

   • 無 - 當您不使用包裹進行簡化時，請選取此選項。「元件」和「特徵」群組可供使用。
   • 一體化包裹 - 圍繞頂層組合建立包裹。結果不精確，可用於為設計開發「分隔」區域。選取此選項後，會隱藏「元件」和「特徵」群組。
   • 每個頂層元件 - 圍繞組合第一層級元件建立包裹。元件選取工具會顯示。特徵選取工具會隱藏。
   • 每個零件 - 為組合中的所有零件建立包裹。特徵選取工具會隱藏。
   選取任何取代選項後，您可以指定「類型」：
   • 正投影邊界框 - 以正投影邊界框的形式建立包裹。
   • 定向最小邊界框 - 以定向邊界框的形式建立包裹。
   • 定向最小邊界圓柱 - 以定向邊界圓柱的形式建立包裹。
   提示: 結合使用「預置」、「取代為包裹」、「排除元件」和「移除特徵」，以細化您要輸出的簡化模型。


5. 排除元件 - 提供一些選項，用於選取要包括在簡化零件中或從其中排除的元件。選取個別元件或元件的所有複本。

   • 依選取移除零件 (預設)。「依大小移除零件」已除選，且「排除」選取器處於作用中。
     1. 按一下您要使用的選取優先度。選擇 「零件優先度」或 「元件優先度」。
     2. 若要選取所選料件的所有複本，請按一下 「所有複本」選項。
     3. 開始在圖元區中選取零件或元件。作用中的選取器會在控制底部出現藍色亮顯。
   • 依大小移除零件

     1. 選取「依大小移除零件」選項。
     2. 為邊界框指定最大對角線值。會移除邊界框內的零件或元件。使用以下其中一種方法來指定大小：
        • 在「最大對角線」編輯欄位中輸入值。
        • 按一下值欄位末尾的箭頭，可選取最近使用的值。
        • 按一下測量對角線邊界框按鈕 ，然後選取零件/元件以提供對角線值。
     3. 按一下您要使用的選取優先度。從以下類型中進行選擇：
        • 零件優先度
        • 元件優先度

        若要選取所選料件的所有複本，請按一下 「所有複本」選項。

     4. 「自動偵測」會尋找並亮顯元件。
     5. 依需要繼續選取剩餘元件，以將其從簡化零件中排除。
   • 按一下 「檢視排除的項目」，以查看不會參與簡化模型的元件；或按一下「檢視包括的項目」，以查看會參與簡化模型的元件。在任一模式下檢視時，編輯欄位都會顯示與標示相對的數字。

     註: 當您檢視排除的項目時，會亮顯明確排除的零件。不會亮顯依大小排除的零件。檢視選項也適用於包裹。


6. 「移除特徵」提供一些選項，可讓您依類型和大小選取特徵，以包括在簡化零件中或從中排除。特徵清單包括孔、圓角、倒角、型腔 (差集)、浮雕 (聯集) 和通道 (單一項目和多重項目)。內部空心會自動移除。

   • 型腔可辨識差集特徵，例如擠出、迴轉、掃掠等。
   • 浮雕可辨識各種特徵類型的聯集或正向凸起。

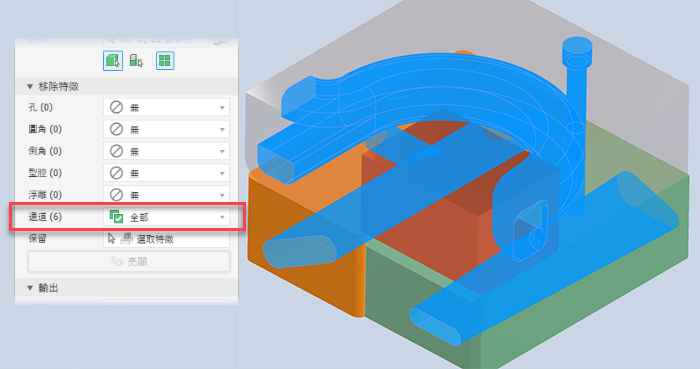

   • 通道可辨識模型內包含的一組面，這些面定義了一個開放區域，從外部面進入該區域的入口有一個或多個。

   對於列示的每種特徵類型，指定您要移除的特徵類型以及移除它們的方式：

   • 無 (預設) - 不移除此類型的特徵。
   • 全部 - 移除此類型的所有特徵。
   • 範圍 - 移除所有等於或小於指定參數的特徵。指定一個值，以定義要移除的大小上限。
   • 保留 - 按一下選取器，然後從要移除的範圍中選取要保留的特徵。
     註: 特徵辨識規則允許最小的交叉部分，例如，孔也符合通道的定義。因此，某些在範圍外的孔可能會做為通道移除。若要解決此問題，您可以按一下「保留」，然後選取您要保留在簡化零件中的任何特徵。
   • 「亮顯」會將顏色套用至要移除的特徵。
7. 「輸出」提供選項，來為您的預期用途定義輸出類型和結構。

   • 類型 - 提供三個輸出選擇：
     • 「新零件檔」會根據選取的樣板輸出 Inventor 零件。
     • 「替代件」會輸出要填入替代件模型狀態的簡化 Inventor 零件。
       註: 當作用中的模型狀態為替代件時，「簡化」指令不可用。
       註: 在「BIM 內容」環境中，「替代件」是唯一可用的輸出類型。
     • 「Revit 模型 (RVT)」會將 Inventor 設計輸出為 Revit 模型 (RVT)。

       模型方位：匯出程序會查看 Inventor ViewCube 的上方和 Inventor 的Y 軸線。如果 Y 軸線互垂於上平面，則會旋轉模型，使 Inventor Z 軸線互垂於 ViewCube 上平面。

   • 樣板 - 設定要用於新零件檔輸出的零件樣板檔。選擇「板金」或「標準」零件樣板，或導覽至自訂樣板。如果樣板欄位為空，則會在該欄位旁邊顯示警示。

     註: 樣板不適用於 RVT 輸出。
   • 名稱 - 使用預設檔名或指定您自己的檔名。預設使用組合名稱加上字尾。
   • 位置 - 設定新檔案的位置。若要在開啟組合時尋找零件，請以專案中用於組合的路徑來指定其目錄。
   • 材料表結構 - 設定元件的材料表結構；預設為「一般」。
     註: 您可以在元件例證層級中將結構取代為「參考」。
     註: 不適用於 RVT 輸出。
   • 結構 - 僅適用於 RVT 輸出。請選擇所需的結構選項：
     • 一體化元素 - 輸出以一個元素表示簡化組合的 Revit 模型。

     • 每個頂層元件 - 以多個元素表示簡化模型中第一層級元件的 Revit 模型。

     • 啟用更新 - 建立瀏覽器節點，可讓您編輯簡化並更新匯出的 RVT。預設為選取此選項。如果除選此選項，則不會建立瀏覽器節點，且不會保留匯出準則。對匯出檔案進行的任何更新都需要再次匯出模型。
       註: 如果 Inventor 設計預期會變更，建議選取此選項，這樣即可將變更內容更新到匯出的 RVT 檔案，而無需再次匯出。
   • 「型式」適用於 IPT 輸出，最多提供四個選擇。
     註: 不適用於 RVT 輸出。

     從以下內容中選擇：

     • 沒有接縫的單一實體
     • 具有接縫的單一實體
     • 保留每個實體
     • 單一複合體
8. 進階性質提供有助於管理簡化輸出的其他設定。

   以下是一般設定：

   • 「中斷連結」可中斷父系組合與簡化零件之間的連結。
     註: 不適用於 RVT 輸出。
   • 「抑制連結」可抑制父系組合與簡化零件之間的連結。
     註: 不適用於 RVT 輸出，以及勾選「中斷連結」方塊的情況。
   • 更名簡化元件。會更名以下項目：
     • 所選節點和所有子瀏覽器節點。零件更名遵循此樣式：「Part[序號]:[例證數目]」，該樣式將產生「Part1:1」、「Part2:1」等等。對於零件例證，例證號碼是迭代的，將產生「Part1:1」、「Part1:2」等等。
     • 「實體本體」或「曲面本體」資料夾下的元素。元素更名遵循此樣式：曲面本體節點將更名為「Srf1」、「Srf2」等，曲面特徵節點將更名為「Surface1」、「Surface2」等。
     • 組合節點將更名為「Assembly1」。
       註: 不適用於 RVT 輸出。
   • 指定「充填內部空心」，以充填簡化實體本體零件的所有內部空心薄殼。
   • 依預設，會選取「移除內部零件」。Inventor 會從 14 個標準方向 (6 個正投影方向和 8 個等角方向) 查看模型，來確定零件可見性狀態。不應可見的零件將被移除。
   • 選取「從來源元件連結面顏色」，以將來源元件中的顏色連結至目標零件。如果除選此選項，外觀將設定為目標零件的預設外觀。
   • 指定「在布林運算失敗時獨立生成本體」，以在針對其中一個單一實體本體型式選項的布林運算失敗時，建立一個多重本體零件。###僅當「型式」為「單一本體」，且平物面之間沒有可見邊或具有可見邊時，才可使用此選項。
     註: 它可能在移除較小的面時產生間隙。如果存在間隙，則結果為非流形本體。
     註: 不適用於 RVT 輸出。
   註: 所有內部空心會自動充填。
   • 在簡化的檔案參數視窗中，使用「建立模型參數」，即可為「邊 A」、「邊 B」和「邊 C」建立三個唯讀參數。
9. 按一下「確定」，以使用指定的準則建立簡化零件。

編輯簡化替代件

替代件是以簡化模型為基礎的模型狀態。它們會加入至組合，並放置在「模型狀態替代件」資料夾中。編輯簡化替代件的步驟：

1. 在瀏覽器中，展開「模型狀態」「替代件」資料夾。
2. 在要編輯的替代件上按一下右鍵，然後按一下「啟用」。模型會更新以顯示替代件。

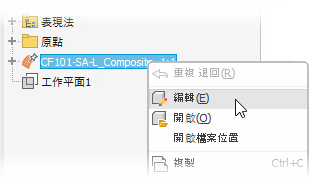

3. 在瀏覽器中，於替代件模型上按一下右鍵，然後按一下「編輯」。

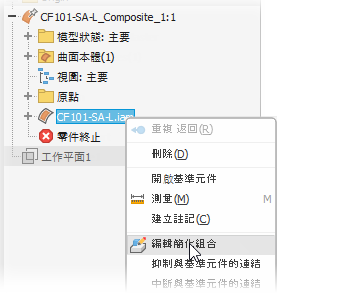

4. 在瀏覽器中，於簡化組合上按一下右鍵，然後選取「編輯簡化組合」。

5. 在「性質」面板中，依需要修改以下任一項：
   • 初始狀態 - 選取其他模型狀態、設計視圖或位置視圖
   • 包裹
   • 元件 - 包括或排除其他零件
   • 特徵 - 為要移除的特徵加入或細化參數
   • 「輸出」「型式」
6. 按一下「確定」。替代件會更新。

輕鬆識別替代件或簡化的組合

每當將零件或組合建立為替代元件時，該元件的關聯式功能表都會顯示「替代件」唯讀狀態。勾選「替代件」後，零件或組合即為替代件模型。因此，所有零件檔均具有「替代件」狀態。僅當元件建立為替代元件時，才會勾選該方塊。
