凸緣特徵包含一個面以及沿直邊連接至既有面的折彎。
若要加入凸緣特徵，您可以選取一條或多條邊，然後指定加入材料的大小和位置。
當模型展平時，在建立凸緣和輪廓線凸緣特徵期間產生的轉角會顯示預設轉角離隙造型。您可以使用「展開選項」以及「折彎」或「轉角」頁籤，取代預設板金型式設定。為多邊凸緣選取邊時，編輯圖像會沿折彎以及建立的凸緣共用轉角的位置顯示。在某些情況下，在您建立多邊凸緣時，自動斜接選項可以自動修剪沿每個凸緣的端點干涉的材料。

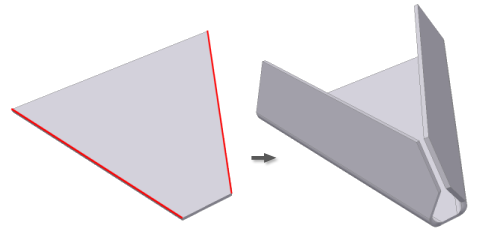

不是所有轉角均提供圖像編輯選項。例如，下列插圖中沒有編輯圖像：凸緣位於頂部邊上，加入凸緣的外部半徑在折彎 (在選取的兩條邊之間) 外部半徑的對側。

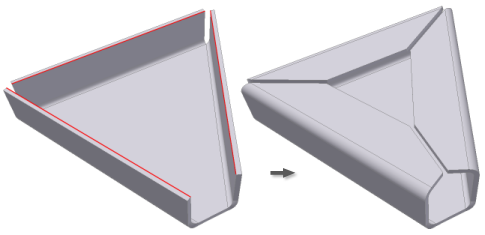

但是，如果您在相反方向上建立凸緣 (如以下插圖所示)，則三個折彎會收斂，並且它們的外部半徑與折彎 (在選取邊之間) 的外部半徑在同一側。在這種情況下，建立或後續編輯過程中會提供編輯圖像。
凸緣和多邊
共有一個轉角的凸緣會自動展示全部或部分斜接。
在所選邊共平面且不平行時會建立凸緣斜接。
- 如果凸緣範圍足夠接近 (取決於斜接間隙)，則將建立全轉角。
- 如果凸緣相交，則將建立部分斜接。
- 如果邊會聚於共有折彎處，使全部三個折彎都朝向裡側，則將建立三轉角折彎。
不共平面的凸緣也會自動斜接。

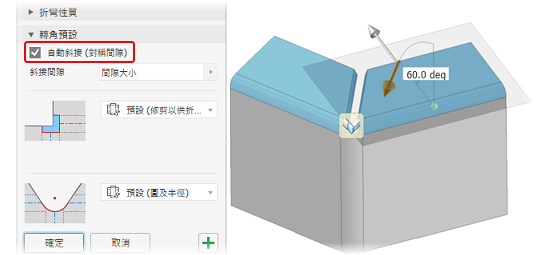

如果相鄰凸緣未與斜接轉角一起預覽，請在「凸緣」性質面板的「轉角預設」區段上，確認是否已選取自動斜接選項。

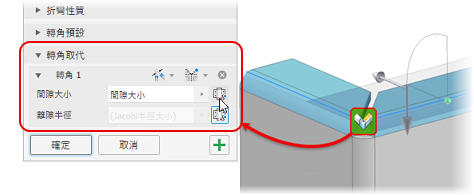

按一下轉角圖像，會在「性質」面板中顯示「轉角取代」群組。按一下「使用預設」按鈕，以開啟或關閉使用轉角預設設定。

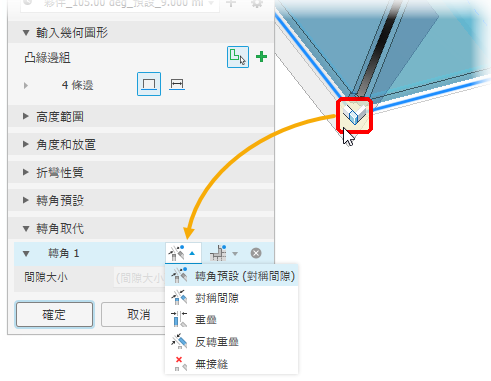

按一下「間隙」或「轉角預設」按鈕，以存取各種選項
