負載定義

「負載定義」區段會有所不同，取決於「負載」表單上選取的「類型」。它有三個子區段：「方向」、「座標系統」和「大小」。以下範例說明某些負載類型。

方向：

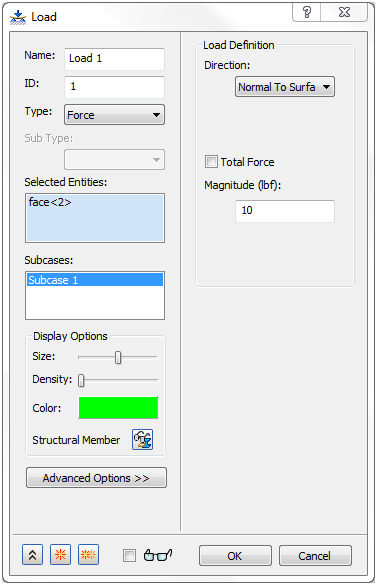

• 如果「類型」為「力」，則可以透過指定方向和向量「分量」 或力的總值 (「大小」) 來定義負載。

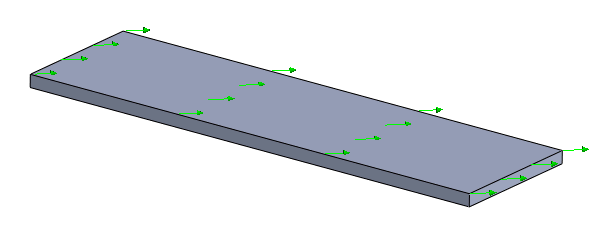

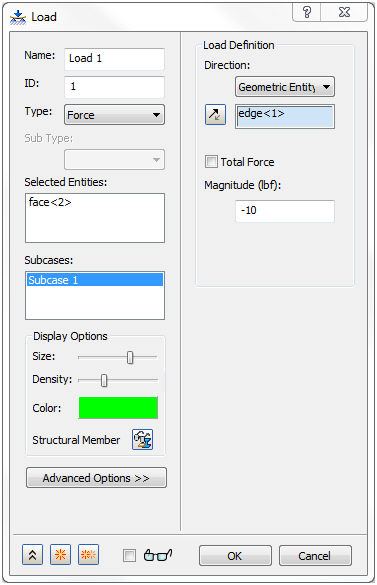

  • 當選取「幾何圖元」選項時，也可以透過從圖形區中選取邊/草圖來指定負載方向。負載的方向是選取的邊/草圖曲線起點的切線向量。
  • 您可以選取下列方法：
    • 分量 (預設)





    • 垂直於表面





    • 幾何圖元

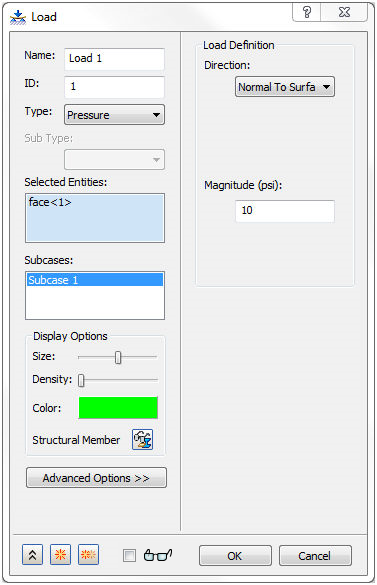

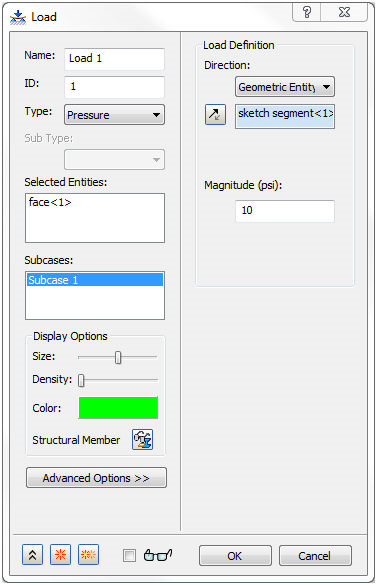

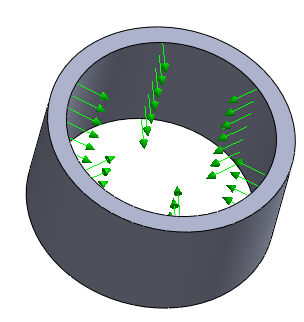

• 如果「類型」為「壓力」，請選取一面並在「大小」 方塊中輸入一值，以在「方向」為「垂直於表面」(預設) 時，套用壓力負載。它還支援「分量」和「幾何圖元」。
  • 您可以選取下列方法：
    • 垂直於表面 (預設)





    • 分量





    • 幾何圖元

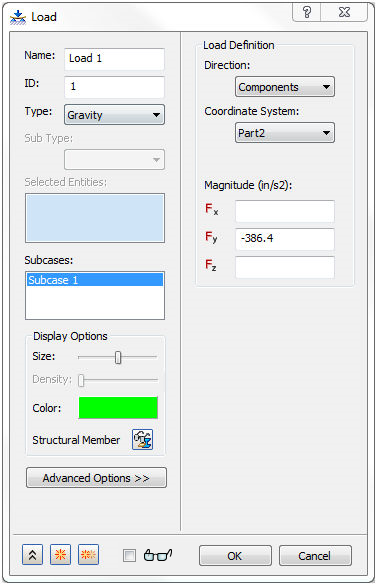

• 如果「類型」為「重力」，可在適當的方向輸入加速度值來指定主體負載。它支援下列「方向」選項：「分量」和「幾何圖元」。

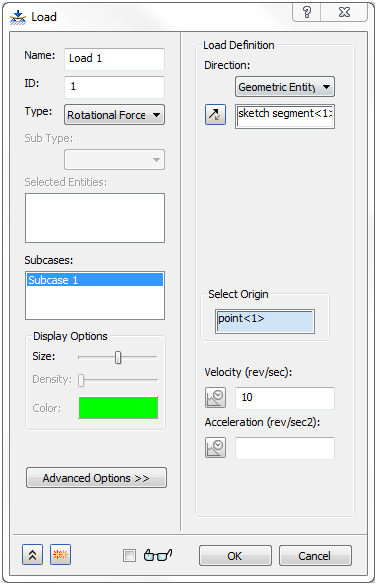

• 如果「類型」為「旋轉力」，「幾何圖元」選項可讓您使用定義的幾何圖形軸。

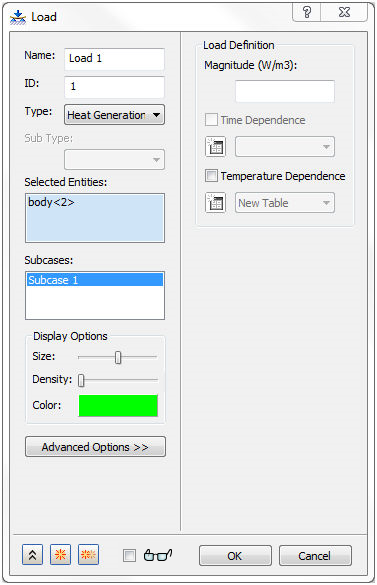

• 如果「類型」為「熱量」、「溫度」或「初始條件」，則可以輸入「大小」值來指定主體負載。

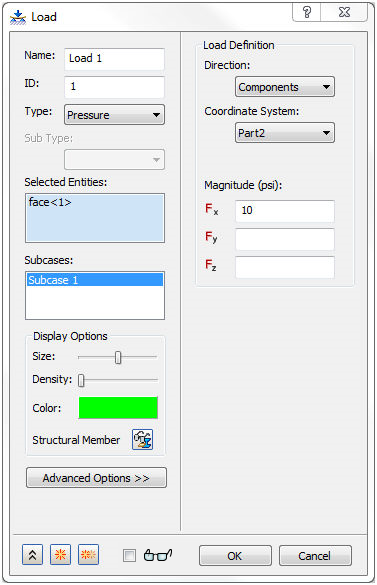

座標系統：

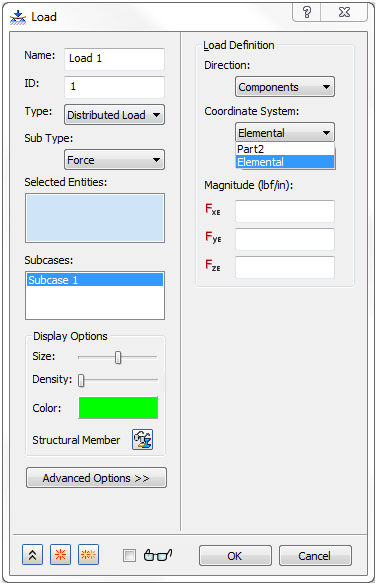

• 選取「分散式負載」類型時，您可以選取「整體」 和「使用者」定義的座標系統，以及「元素」 座標。



當選取「元素」座標時，「大小」方向會變更為 FXE、FYE 和 FZE (若為「力」)，以及變更為 MXE、MYE 和 MZE (若為「力矩」。

類似於「約束」，您可以拖放「負載」，或按一下滑鼠右鍵並選擇「子案例 - 編輯」，並將其亮顯，以將其包含在「分析」中。

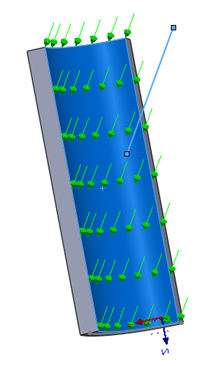

類似於「力」，您可以使用「幾何圖元」，來使用幾何圖形以定義負載方向。

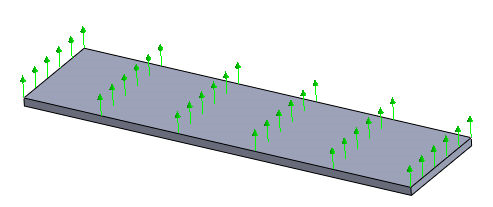

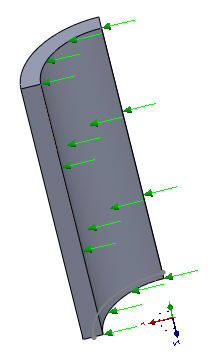

「負載」的符號展示一個便利的表現法，以表現合力向量。
