負載

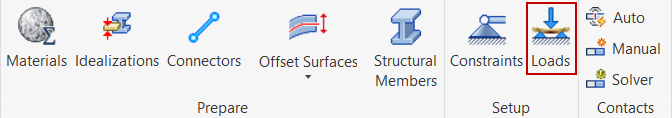

在 Autodesk Inventor Nastran ribbon頁籤的「設置」面板中按一下「負載」：

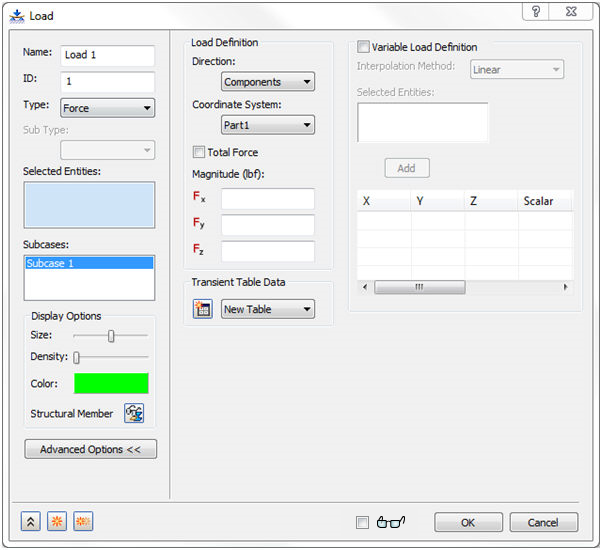

或者，在模型樹中的「負載」上按一下滑鼠右鍵，然後從關聯式功能表中選取「新建」。將顯示以下對話方塊：

表單具有下列主要區段：

• 名稱：輸入負載的名稱，例如，「垂直角力」。
• ID：當建立新負載時，負載的 ID 會自動循序更新，以確保對每一個負載來說 ID 是唯一。
• 類型：選取要套用至模型的負載類型。目前，支援以下類型：
  • 力
  • 力矩
  • 分散式負載
    • 力
    • 力矩
  • 靜水負載
  • 壓力
  • 重力
  • 遠端力
  • 軸承負載
  • 旋轉力
  • 強制運動
    • 位移
    • 旋轉
    • 速度
    • 角速度
    • 加速度
    • 角加速度
  • 初始條件
    • 溫度
    • 位移
    • 旋轉
    • 速度
    • 角速度
    • 加速度
    • 角加速度
  • 主體溫度
  • 溫度
  • 對流
  • 輻射
  • 熱量
  • 熱通量
  • 來自輸出
  • 剛體運動 (顯式)
• 以下幾何圖元支援進行施加負載。但是，如果特定負載無法施加至特定圖元，您將無法選取該特定圖元。
  • 主體
  • 面
  • 邊
  • 點
• 選取的圖元：此區段列示已選取要對其施加負載的圖元。您可以選取曲線、表面和頂點。

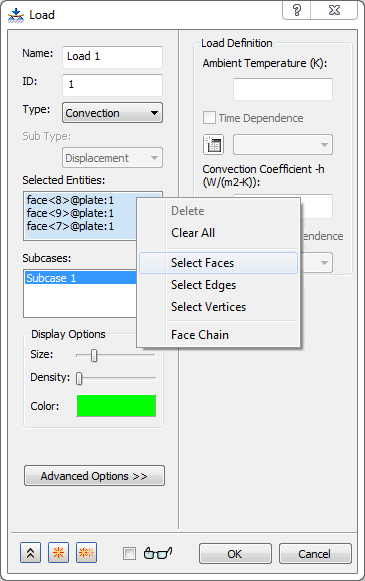

  「選取的圖元」方塊中有選取篩選可供使用。在選取方塊上按一下滑鼠右鍵後，您將注意到畫面列出「選取面」、「選取邊」和「選取頂點」選項。這些選項可讓您設定篩選，以僅選取面、邊和/或頂點。

  啟用「面鏈」選項可透過單按一下選取一系列相切面。



• 子案例：可讓您選取要將負載套用至哪些子案例。如果在建立負載之前建立多個子案例，則它們將顯示在清單中。請注意下列範例中的「子案例 1」和「子案例 2」。負載將套用至子案例 1 而不會套用至子案例 2，因為其未亮顯。按一下清單中的項目以切換其選取狀態。您也可以在定義負載之後變更要套用負載的子案例。執行此作業的方式是編輯負載，或者從一個子案例剪下、複製和/或貼上負載到另一個子案例。



• 顯示選項：可讓您編輯負載的顯示選項。
• 進階選項：開啟「可變負載定義」區段，您可以在其中定義可變負載。
• 負載定義：變化取決於選取的「類型」。它有三個子區段：「方向」、「座標系統」和「大小」。
• 暫態表格資料：用來定義「直接暫態」、「模態暫態」和「非線性暫態」分析的暫態負載。
• 可變負載定義：可在按一下「進階選項」按鈕時使用。它是用來定義可變負載。
• 最小化/最大化對話方塊
• 新建：套用目前負載並清除表單，以準備用於定義下一個負載。
• 建立複本：套用目前負載並準備使用相同的設定定義下一個負載。如果您想要將相同的負載類型套用到不同的圖元，或將不同的負載類型套用到相同的圖元，此功能會非常有用。只修訂必須變更的設定；保留適用於下一個負載的設定。
• 預覽：按一下此勾選方塊，可動態更新負載的圖像顯示。依預設不勾選此選項，以便在編輯多個面或大型模型的邊上所定義的負載時提高效能。

按一下頁面底部的連結，可查看「負載」對話方塊內某些設定的更多資訊。
