彈簧 (CBUSH) 連接器

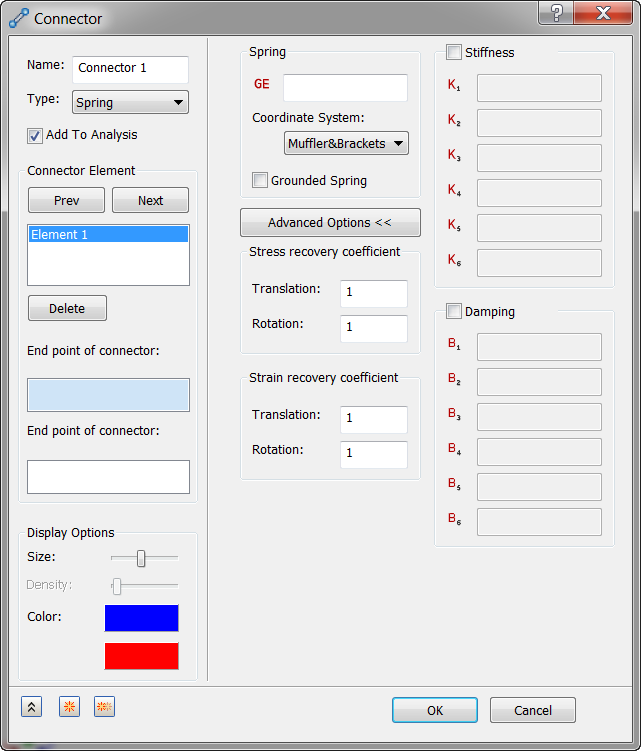

在「連接器」表單的「類型」 下選取「彈簧」時，可以使用下列區段：

• 加入至分析：此勾選方塊會自動將此彈簧連接器放在樹狀目錄目前「分析」分支中的「連接器」下。
• 連接器元素：允許多個彈簧元素定義在目前「連接器名稱」內。請注意，固定彈簧只有一個端點。
  • 您選取連接器的兩個端點。

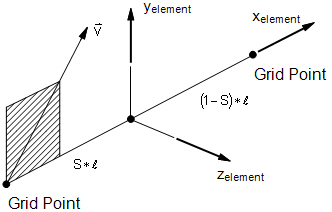

    彈簧元素座標系統



    偏移 S1、S2、S3 的彈簧元素定義

• 顯示選項：可讓您編輯彈簧連接器的顯示選項。
• GE：定義如果在動態分析中使用元素阻尼時要使用的元素「阻尼係數」。
• 座標系統：您可以建立自訂座標系統來定義方向剛性術語。
• 固定彈簧：請為連接到單一端點的彈簧連接器選取此選項。
• 進階選項：按一下以展示或隱藏下列選項：
  • 應力/應變恢復係數：如果值不同於單位值，則平移/旋轉係數會用做應力和應變恢復係數。通常，永不會變更這些值。
  • 剛性/阻尼：可讓您指定方向剛性和阻尼值。方向位於預設零件座標系統 (除非另有指定)。123 對應至平移自由度，而 456 對應於旋轉自由度。
