連接器

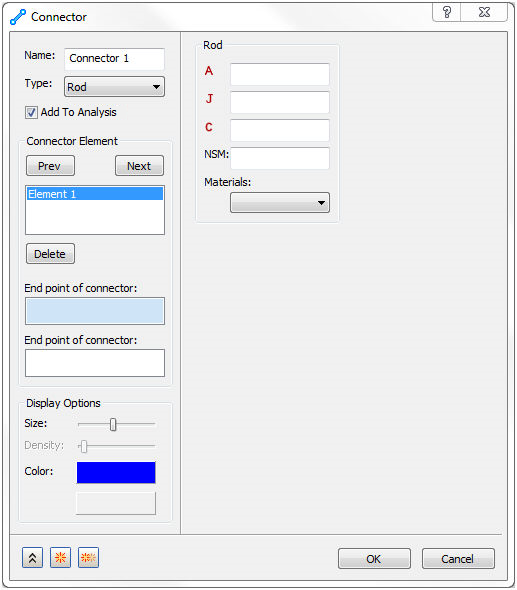

若要定義連接器，可在樹狀目錄「模型」分支的「連接器」上按一下滑鼠右鍵，然後選取「新建」來開啟以下視窗。

• 名稱：命名要建立的連接器。
• 類型：
  • 桿：選取桿元素做為連接器。
  • 電纜：選取電纜元素做為連接器。
  • 彈簧： 選取 CBUSH 彈簧元素做為連接器。
  • 剛體： 選取 RBE2 或 RBE3 做為連接器。
  • 螺栓：選取自動螺栓或蓋頭螺釘連接器。

此表單中的其他區段略有不同，取決於選取的「類型」。請按一下頁面底部的連結，參閱此表單中可用之其他區段的更多資訊。

連接器可從樹狀目錄的「模型」分支拖放至「分析」分支。

一旦將「連接器」加入至「分析」，就會建立具有所有連接器的單一節點。這將允許您建立新的連接器，而無需移至「模型」分支。您也可以從這裡選取要包含在分析模型中的連接器。

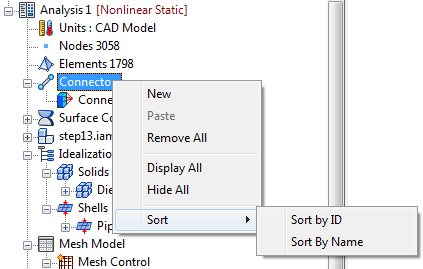

如果您在樹狀目錄「分析」分支中的「連接器」上按一下滑鼠右鍵，即可使用以下選項：

• 新建
• 貼上
• 全部移除
• 全部顯示
• 全部隱藏
• 排序：
  • 依 ID 排序
  • 依名稱排序
