加入元素刪除

對於顯式動力學或準靜態分析，請使用「刪除準則」指定要從網格中刪除的元素。

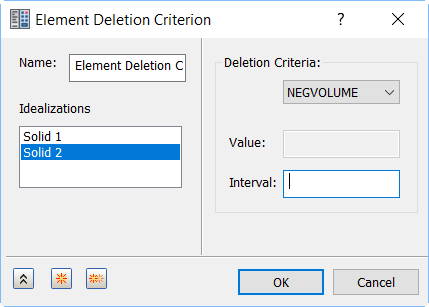

在「零件」樹中，以右鍵按一下「物理屬性」節點以選取「加入元素刪除」。當元素從接觸表面中刪除或腐蝕掉時，Autodesk Explicit 中的接觸邏輯可以自動重建模型的表面。這能讓使用者建立一個零件穿透到另一個零件的模型。

刪除準則

針對選取的物理性質指定「刪除準則」，如下所示：

• NEGVOLUME：如果體積變成負值，則刪除元素。
• EFFSTRAIN：如果 von Mises 應變超過 VALUE，則刪除元素。
• EQPS：如果等效的可塑性應變超過 VALUE，則刪除元素。
• PRINSTRAIN：如果最大主應變超過 VALUE，則刪除元素。
• THINNING：如果目前薄殼厚度對原始薄殼厚度的比率小於 VALUE，則刪除元素。

在「物理屬性」欄位中，選取要套用準則的元素。
