剛體連接器

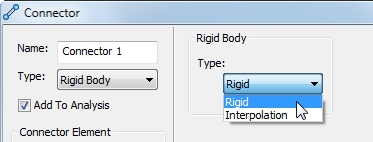

當您在「連接器」表單左側的「類型」下選取「剛體」選項時，可以選擇兩種子類型的剛體。使用對話方塊右半部的「剛體」區段中的「類型」下拉式功能表選擇此選項。

「連接器」對話方塊的外觀，在兩個剛體類型之間稍有不同。尤其是在「連接器元素」區段中，選取方塊的名稱有變更 (對於「剛性」類型是「從屬圖元」和「獨立頂點/點」，對於「內插」類型是「要進行平均的圖元」和「參考頂點/點」)。

連接器對話方塊，剛體，類型 = 剛性：

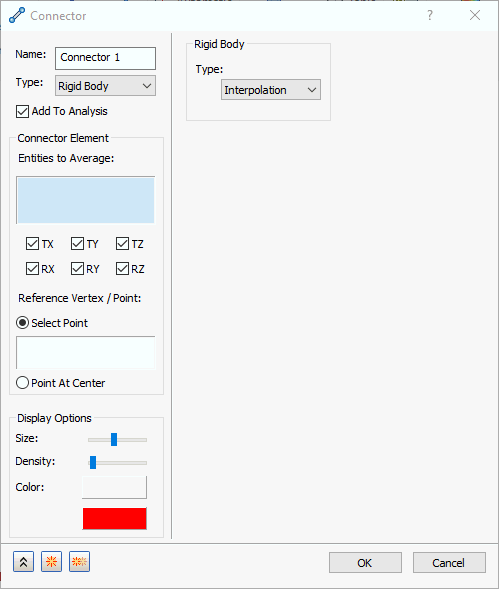

連接器對話方塊，剛體，類型 = 內插：

• 類型：
  • 剛性：定義 RBE2 (完全剛性) 元素類型。
  • 內補：定義 RBE3 (內補) 元素類型。通常用來分散負載。

  定義剛性 (RBE2) 和內插剛性元素 (RBE3) 時請務必小心。粗心建立可能導致嚴重錯誤。

  使用 RBE2 元素時，「相依」圖元將會移動，與「獨立」圖元的移動方式完全相同。使用 RBE3 元素時，參考節點的位移為「要進行平均的圖元」的位移加權平均值。

• 加入至分析：此勾選方塊會自動將此剛體連接器放在樹狀目錄目前「分析」分支中的「連接器」下。
• 連接器元素區段：允許多個剛性元素定義在目前連接器「名稱」內。
  • 「自由度 (DOF)」勾選方塊 (「TX」、「TY」、「TZ」、「RX」、「RY」和「RZ」)：這些是剛性元素的作用中自由度 (亦即，元素提供剛性的平移和旋轉方向)。所有六個自由度預設均會啟用。如果您要在「獨立/參考點」和「從屬圖元/要進行平均的圖元」之間允許相對運動，請停用所有平移或旋轉自由度。
  • 當類型 = 剛性時，您要定義...
    • 從屬圖元和
    • 獨立頂點/點。
  • 當類型 = 內插時，您要定義...
    • 要進行平均的圖元和
    • 參考頂點/點。
• 顯示選項：可讓您編輯模型上顯示的剛體連接器符號的大小、密度和顏色。

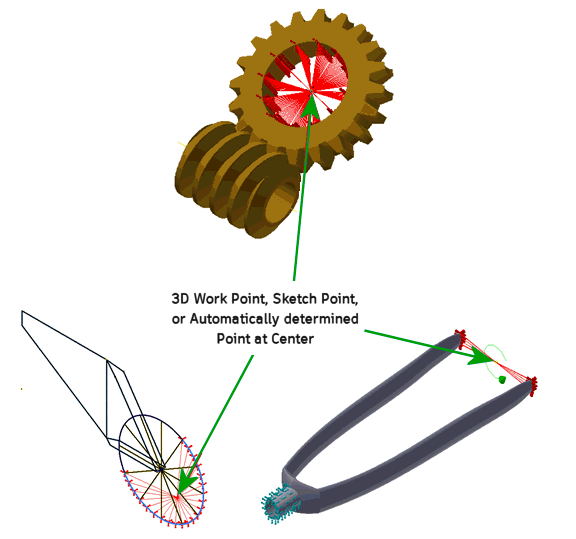

剛體連接器範例：
