此選項可讓您在具有薄殼元素的面上指定材料方位。

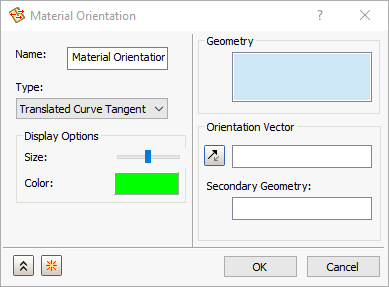

在「零件」或「組合」樹中，以右鍵按一下。「材料方位」對話方塊會如下所示開啟。
有八個選項，可在表面上指定材料方位。按一下「類型」下拉式功能表，以選取下列其中一種方法：
- 向量投影
- 曲線切線
- 旋轉的曲線切線
- 平移的曲線切線
- 表面 U 方向
- 表面 V 方向
- 表面 -U 方向
- 表面 -V 方向
Autodesk Inventor Nastran 可讓您在「幾何圖形」區段中選取具有薄殼網格的表面。
「顯示選項」可讓您變更材料方位向量的大小和顏色。
以下頁面進一步詳細描述「類型」下拉式功能表中的不同方位定義技術。
在複合分析中，零角度層表示它對齊材料方位方向。
