電纜連接器

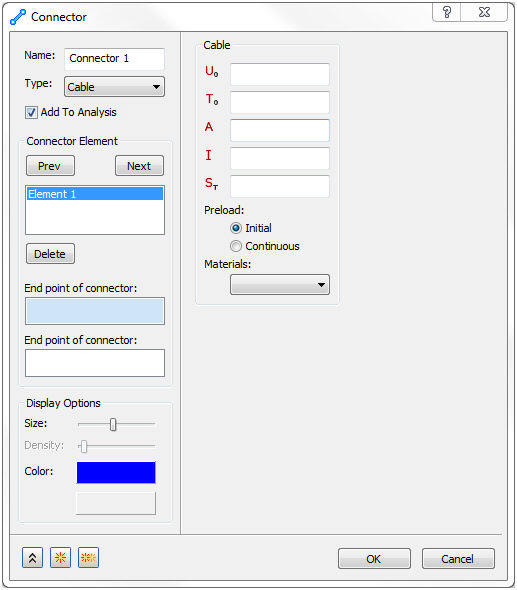

在「連接器」表單的「類型」之下選取「電纜」選項時，可使用下列區段：

• 加入至分析：此勾選方塊會自動將此電纜連接器放在樹狀目錄目前「分析」分支中的「連接器」下。
• 連接器元素：允許在目前「連接器名稱」中定義多個電纜元素。
  • 您選取連接器的兩個端點。
• 顯示選項： 可讓您編輯電纜連接器的顯示選項。
• ：定義初始電纜鬆弛。
• ：定義初始電纜張力。
• ：定義電纜的斷面面積。
• ：定義電纜的慣性矩。
• ：定義容許的電纜抗拉應力。
• 預負載：
  • 初始值：此選項會告知解析器 為電纜的初始預負載。
  • 連續：此選項會告知解析器 是實際的抗拉負載並保持固定。
• 材料：必須從下拉式清單中選取一種材料。
