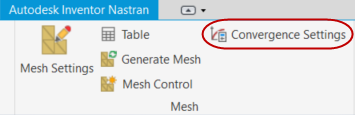

使用網格收斂設定可在分析期間細分網格，可以將整個零件整體細分，或是將比較複雜、有較多網格錯誤的區域局部細分。在 Autodesk Inventor Nastran ribbon的「網格」面板中按一下「收斂設定」。若要還原預設的細分值，請如下圖所示，按一下對話方塊底部的「重置」按鈕。

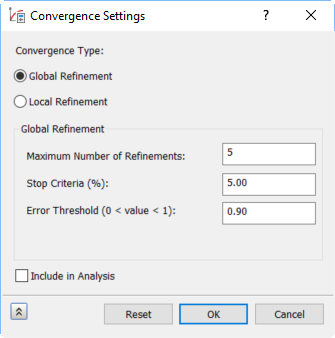

整體細分

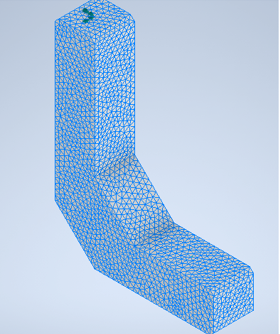

此類型的收斂會在整個模型中產生統一的網格大小。
最大細分數目指定收斂的 H 細分循環的最大數目。預設值為 5，增量為 1。如果達到停止條件，細分可能會在達到此數字之前停止。
停止條件 (%) 設定後續細分結果之間差異的最小百分比值。如果值小於此最小值，細分就會停止。收斂的結果是 von Mises 應力。
誤差門檻 (0 < 值 < 1) 是一個 0 到 1 之間的值，如果計算出的應變能量誤差小於指定的門檻值，就會停止細分。通常會使用嘗試錯誤的方法來取得適當值。
應變能量是根據以下方程式計算得出，並且與誤差門檻值比較。
誤差 = sqrt(seerr/setot)
seer = 應變能量誤差
setot = 總應變能量 + 應變能量誤差
如果要設定誤差門檻值，建議您先使用 0.01 的門檻值執行第一次分析。執行分析之後，查看「結果」面板上顯示的「收斂出圖」。對下一次的收斂執行，設定一個小於「收斂出圖」中顯示之誤差值的誤差門檻值。這麼做應該會產生更好的整體細分。

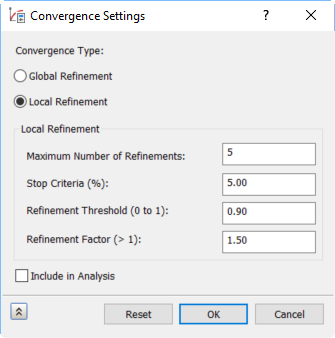

局部細分

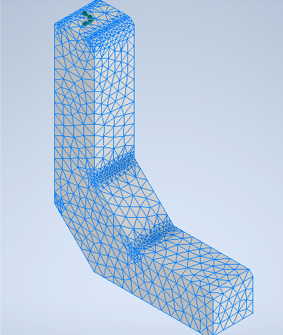

此類型的收斂是根據輸入的細分門檻值。因此，有最多錯誤的臨界區域才會進行細分。
最大細分數目指定收斂的 H 細分循環的最大數目。預設值為 5，增量為 1。如果達到停止條件，細分可能會在達到此數字之前停止。
停止條件 (%) 設定後續細分結果之間差異的最小百分比值。如果結果中的值小於此最小值，細分就會停止。收斂的結果是 von Mises 應力。
細分門檻 (0 到 1) 是一個 0 到 1 之間的值，決定有最多錯誤而考慮要進行細分的元素數。設定為 0 會包括所有元素，設定為 1 則不包括任何元素。預設值 0.95 表示會對前 5% 有最多錯誤的元素套用細分。
細分係數 (> 1)控制臨界區域中每次執行細分時的元素成長率。例如，值 1.5 表示細分門檻指定的元素百分比，在每次細分時會以 1.5 倍增加。細分係數與細分門檻密切相關。如果門檻比較接近 1，請嘗試使用 1.25 到 1.75 這種比較低的細分係數。如果門檻比較接近 0，請嘗試使用 2.0 或更大的細分係數。
「包括在分析中」勾選方塊
必須勾選此方塊，才能啟用網格收斂 (整體或局部) 並執行細分迭代。
注意事項
- 只有線性靜態分析才能使用網格收斂，其他分析類型不支援。
- 只有四面體網格元素才能使用網格收斂；如果是薄殼元素和 1D 元素，網格收斂不會有作用。
- 建議您使用拋物線網格進行細分。
- 如果是局部細分，建議使用預設的網格大小；如果是整體細分，請先使用粗糙的網格大小

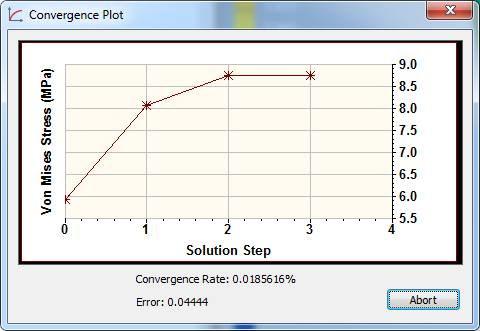

收斂出圖
執行包括網格收斂的分析之後，Autodesk Inventor Nastran ribbon的「結果」面板中會包括此出圖。
動態出圖會顯示以下詳細資料：
- 解收斂所需的細分數目或步數 (如果達到收斂)。
- 與每個細分相關的 von Mises 應力值。
- 以 XY 出圖和百分比值表示的收斂率。
- 應變能量誤差，此誤差有助於決定整體網格細分的誤差門檻。
