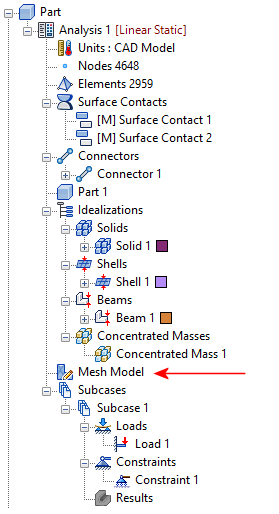

此項目會顯示在模型樹中的「元素」之下。
「節點」和「元素」的總數會顯示在瀏覽器中的「單位」節點後面。
在「網格模型」上按一下滑鼠右鍵。您可從關聯式功能表中使用下列選項：
- 編輯
- 切換至
- 整體網格
- 網格表
- 產生網格
- 刪除網格
- 顯示網格
- 隱藏網格
- 檢查網格品質
- 加入網格控制
依循此頁面底端的連結，可了解上述每個指令的更多資訊。
一般網格建立功能
以下清單摘要 Inventor Nastran 的網格建立功能，尤其是針對混合元素類型：
- 相交的草圖線段會在交點處自動分割以建立重合節點。此特徵連接彼此之間的樑元素零件，無需您手動分割和相交草圖構件。
- 薄殼和樑可以合併。在草圖線與 CAD 表面邊重合的地方，網格會自動相符。(* 請參閱註記)
- 薄殼和實體可以直接合併 (符合重合網格)。
- 實體和樑可以直接合併 (符合重合網格)。在草圖線與 CAD 表面邊重合的地方，網格會自動相符。(* 請參閱註記)
* 註記：實體或薄殼元素的邊中節點不會連接至樑元素。實體與薄殼元素可以使用有邊中節點的二次變體，但是沒有二次樑元素。
如需有關合併元素類型的更多資訊，請參閱 Autodesk Inventor Nastran主題。
