可變負載定義

負載變化根據純量表面。這允許三維負載變化。變化具有線性與二次距離加權公式，以便分佈可能不完全相同，但負載分配將非常接近。使用二次/拋物線距離加權公式可讓更少的資料點用於「更好」的分佈。

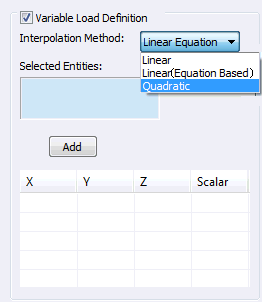

當您按一下「進階選項」按鈕時，這將可在「負載」表單中使用。

• 內插方法：
  • 線性：若為邊或曲線，會使用選取的關聯幾何圖形的任兩個端點或頂點進行內插。若為面，需要四個點，才能以線性順序內插負載。
  • 線性 (以公式為基礎)：若為邊或曲線，會使用選取的關聯幾何圖形的任兩個端點或頂點進行內插。若為面，需要四個點，才能使用標準平面公式以線性順序內插負載。
  • 二次：若為邊或曲線，會使用選取的關聯幾何圖形的任兩個端點或頂點進行內插。若為面，需要四個點，才能以拋物線順序內插負載。
• 範例 1：平坦表面上的簡單 2D 變化

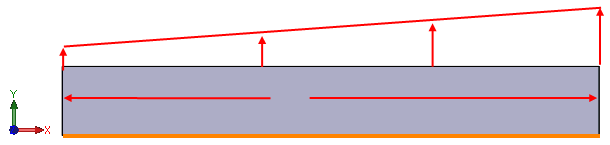

  請考慮要套用分散式負載的板，如以下影像所示。

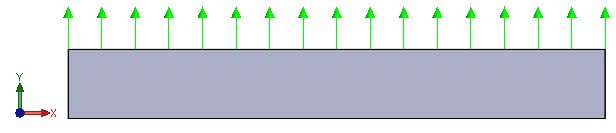

  定義沿邊的單位負載。

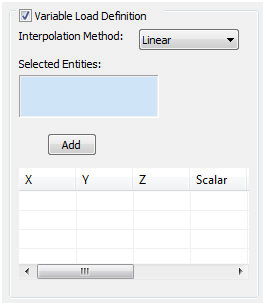

  勾選「可變負載定義」方塊。點和頂點可以做為「選取的圖元」，因此在對未來模型建立可變負載分配時，建立參考幾何圖形，可能很有用。

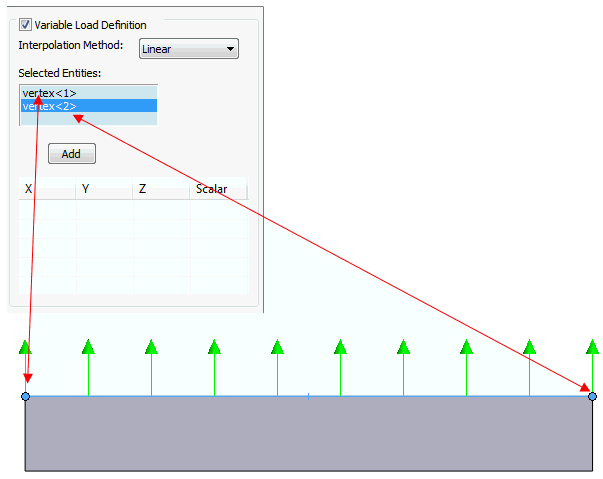

  • 將內插方法設定為「線性」。使用「選取的圖元」選取方塊，選取幾何圖形的兩個端點。首先按一下它，即可啟動。



    按一下「加入」按鈕，以將三維位置加入到表格。

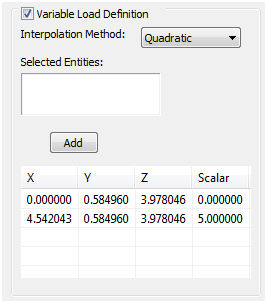

    第一個點具有純量值 0.0，第二個點具有純量值 5.0。按兩下「純量」方塊，以輸入值。

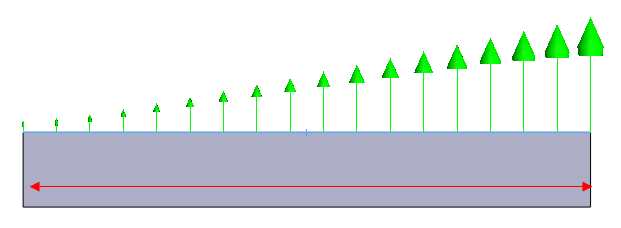

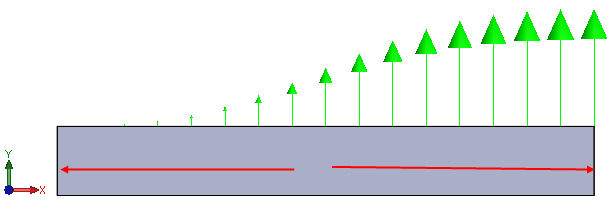

    請注意，曲線不是完美的線性曲線，但拋物線卻是。根據上方標註，可以驗證總負載是否為 2.5。

  • 現在，將內插方法變更為「線性 (以公式為基礎)」。

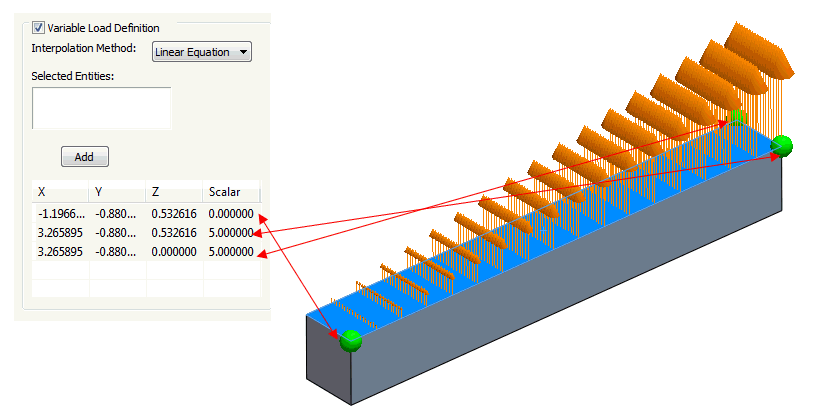

    請注意，您將無法看到負載箭頭，因為表面缺少第三點。選取第三點並將其加入至清單，然後輸入相同值 5.0，如以下影像所示。



  • 現在，將內插方法變更為「二次」。





• 範例 2：圓柱表面上的簡單 2D 變化

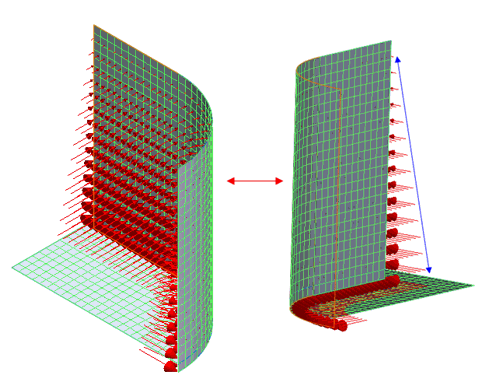

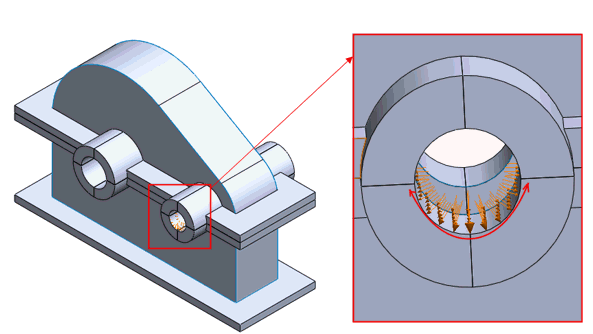

  若要定義圓柱表面上的可變負載 (例如：軸承負載)，建議使用「線性」選項而非「線性 (以公式為基礎)」，如以下影像所示。





• 範例 3：流體靜力負載的簡單 2D 變化

  若要定義流體靜力負載，建議使用「線性 (以公式為基礎)」選項，而非「線性」，如以下影像所示





• 範例 4：平坦表面上的簡單 3D 變化

  在表面上使用相同的純量表面點會建立下列負載分配。負載分配會遠離資料點的位置 1.0 (單位值)。

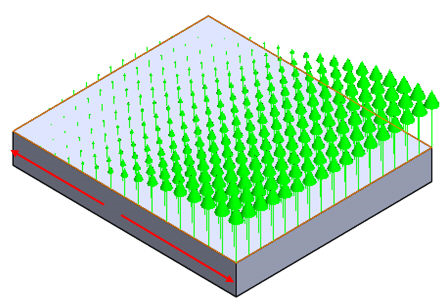

  • 線性

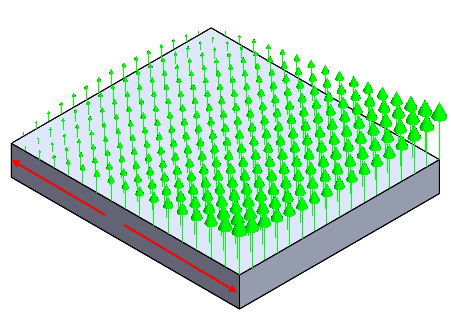

  • 二次
