實體元素性質

在「模型」樹 > 「物理屬性」中，以右鍵按一下「實體」 > 「新建」。您將注意到實體元素僅可在「組合」環境中選取。

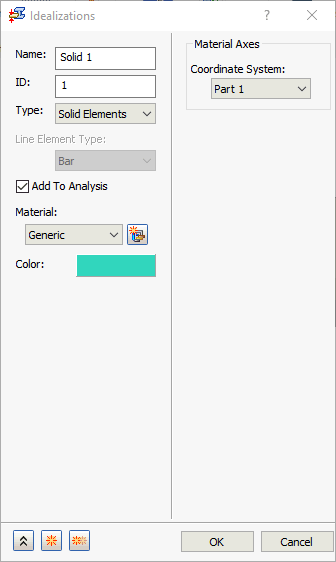

單一零件環境：

組合環境：

• 關聯的幾何圖形：此選項僅適用於組合。「物理屬性」的「實體元素」類型會依零件套用。當「關聯的幾何圖形」選項未啟用時，物理屬性會套用至整個模型 (所有零件)。啟用此選項可為組合內的個別主體定義唯一的物理屬性性質。選取您想要對其指定目前性質組的主體，然後就會列示在「選取的圖元」清單中。

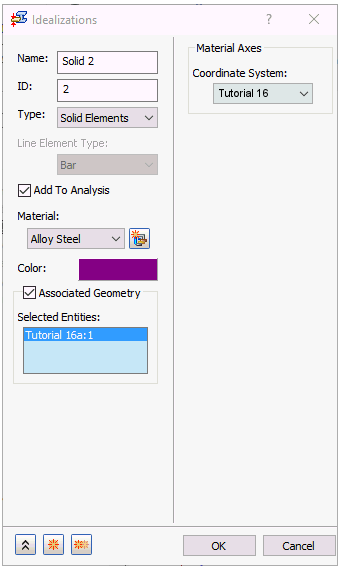

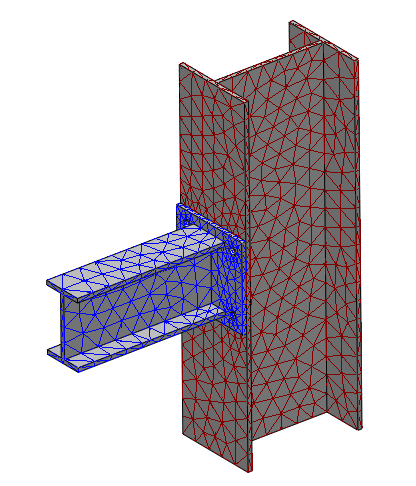

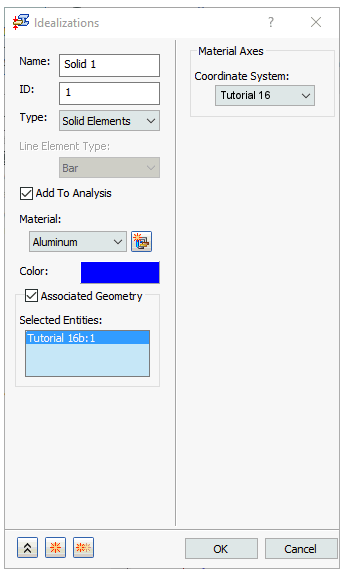

  在下面的範例影像中，對組合的兩個不同零件指定兩種不同的材料和顏色：







• 材料軸：對具有正交材料的元素指定材料座標系統。整體和使用者定義的座標可以指定為材料座標。

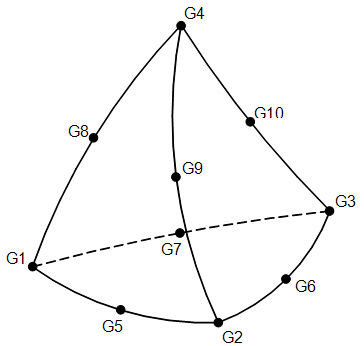

  實體拋物線四面體元素連接：

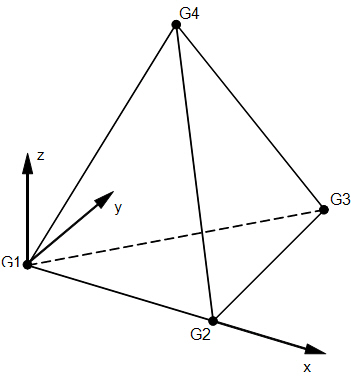

  實體元素座標系統：



  強烈建議使用拋物線四面體元素以取得精確結果。請小心使用線性四面體元素。在結果不是主要關注的區域中，或在熱傳遞分析中，線性元素的應用有可能會減少模型大小，但在執行熱應力分析時則不會減少。
