物理屬性

這是「模型」樹中將所有元素物理性質進行分組的位置。「物理屬性」分支最多包含四個子分支：

• 實體
• 薄殼
• 樑
• 集中質量

若要存取「物理屬性」對話方塊，請執行下列其中一個動作：

• 在 Autodesk Inventor Nastran ribbon頁籤的「準備」面板中按一下「物理屬性」。



• 在模型樹中的「物理屬性」上按一下滑鼠右鍵，然後選取「新建」。

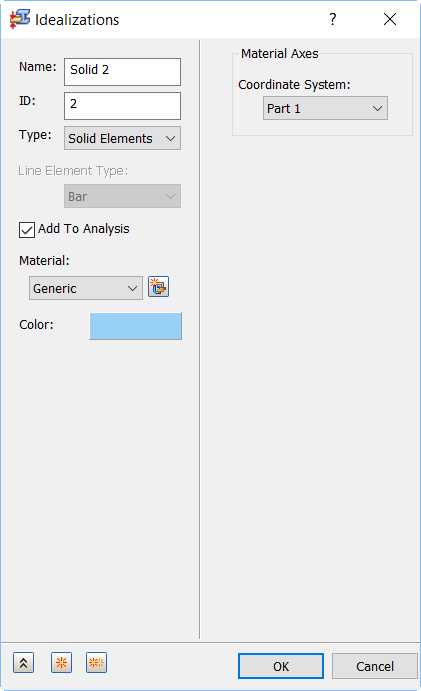

將顯示如下圖所示的對話方塊：

以下是可在「物理屬性」表單中使用的區段：

• 名稱：在此欄位中輸入性質的名稱，例如「實體性質」。
• ID：類似於「材料」，Autodesk Inventor Nastran 會自動更新性質的 ID。
• 類型 (預設為實體元素)：選取零件的性質類型：
  • 實體元素：3D 線性和拋物線四面體元素。
  • 薄殼元素：2D 四邊形與三角形元素。
  • 線元素：具有 6 個自由度的 1D 元素。
• 線元素類型：有三種類型的線元素可用。
  • 棒
  • 樑
  • 管
• 加入至分析：此勾選方塊會自動將此物理屬性指定給目前的分析 (顯示在模型樹的「分析」分支中)。

  您可以定義材料或物理屬性，讓其參與分析。這些項目會永遠顯示在樹狀目錄的「模型」分支中 (下半部)。您可以從該處將它們複製到作用中的分析。預設會啟用「加入至分析」勾選方塊。

• 材料：這允許在相同的物理性質對話方塊中定義新材料 ，以及指定已定義的材料。它會自動將其置於物理性質下。
• 顏色：可讓您點選物理性質的顏色，而此顏色會反映為螢幕上的網格顏色。



• 關聯的幾何圖形：此選項未啟用時，會將性質指定給整個模型 (所有面、零件或草圖圖元)。啟用「薄殼」元素的「關聯的幾何圖形」選項，可選取您要指定物理屬性性質的一或多個特定面、零件或草圖圖元。此選項適用於下列元素類型：
  • 實體元素：「關聯的幾何圖形」選項適用於組合。選擇組合內要指定物理屬性性質的零件。
  • 薄殼元素：選擇要套用物理屬性性質的面。
  • 線元素：在「輸入類型」下，選擇要套用物理屬性性質的草圖圖元：
    • 性質輸入
    • 斷面
    • 結構構件

  對於結構構件，斷面性質是由 Inventor 的框架產生器指定。

此表單中的其他區段可能略有不同，取決於所選元素的「類型」，以及選擇的「輸入類型」。按一下頁面底部的連結，以查看這些主題的詳細資訊。

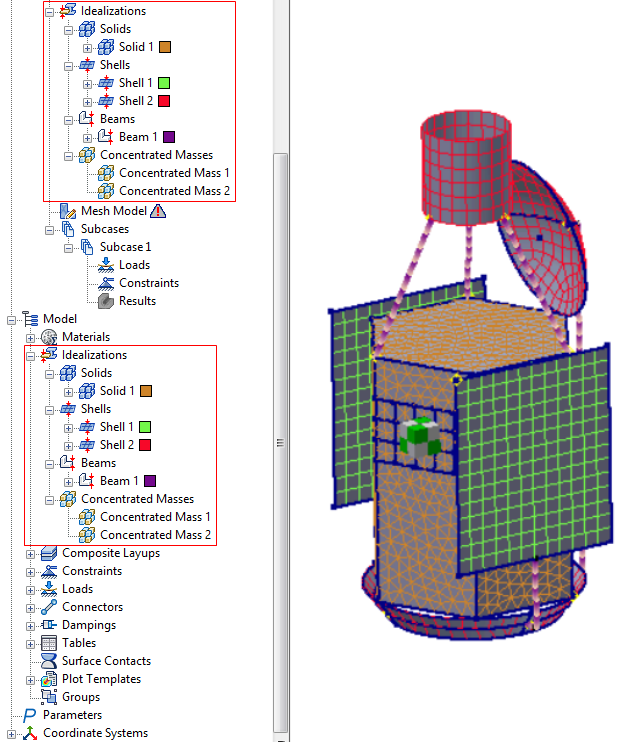

物理屬性可從樹狀目錄的「模型」分支拖放或複製並貼上至「分析」分支。

一旦新的物理屬性加入至「分析」中，就會在適當的子群組 (實體、薄殼或樑) 下顯示。

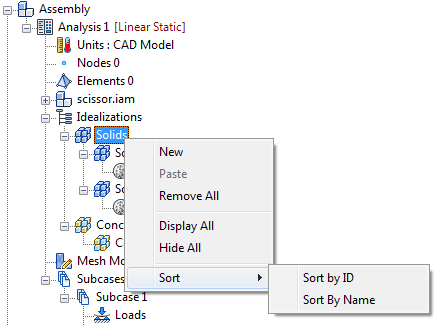

如果您在樹狀目錄的「分析」區段中以滑鼠右鍵按一下「物理屬性」子群組 (「實體」、「薄殼」、「樑」或「集中質量」)，可從關聯式功能表使用以下選項：
