對模型建立網格失敗時，請使用「網格疑難排解程式」。您可以從 Autodesk Inventor Nastran 功能區的「網格」面板存取「網格疑難排解程式」。
也可以在「網格建立失敗」警告對話方塊中按一下「疑難排解」按鈕，直接開啟該程式。

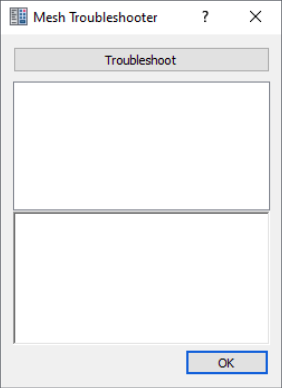

將開啟以下對話方塊：

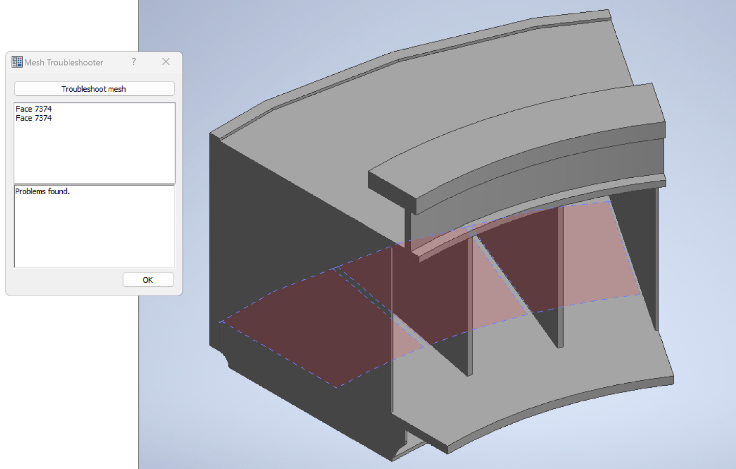

若要啟用「網格疑難排解程式」，請選取對話方塊上半部的「疑難排解網格」按鈕。對話方塊中有兩個輸出區段。上半部會亮顯網格建立失敗的圖元。下半部提供上半部所選圖元網格失敗的原因。

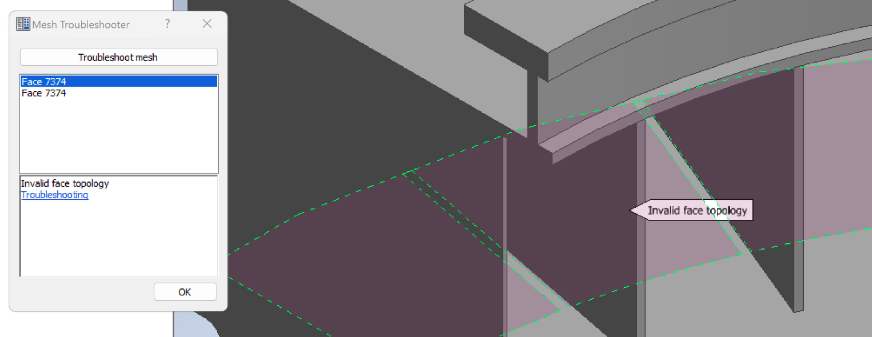

執行網格疑難排解程式，可從網格建立的角度深入了解 CAD 模型的潛在問題。當您在上半部選取圖元時，圖元區中會亮顯對應的圖元，並附帶其他資訊的工具提示。
註: 「網格疑難排解程式」不完全支援薄殼和樑的物理屬性。因此，輸出可能不準確。
