螺栓連接器

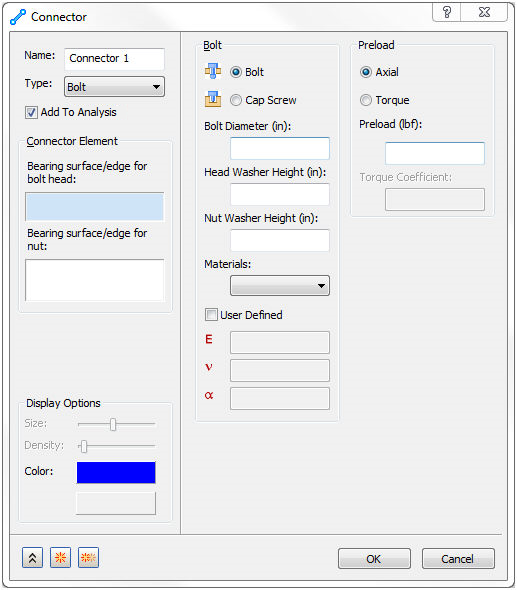

在「連接器」表單的「類型」下選取「螺栓」時，下列視窗即會出現：

螺栓將具有螺栓的視覺表現法。這可能或不可能完全複製正在分析的內容。

• 螺栓為貼附到軸承表面 (S) 以及具有螺栓標註的樑元素之剛性柱的 FE 表現法。
• 螺栓不會考量軸和側牆之間的接觸。
• 軸承表面面域中的應力不是非常準確。必須進行更詳細的接合分析，才能更適當地建立這些應力的模型。
• 螺栓不應對稱使用。螺栓斷面將不會準確地表示此情況。

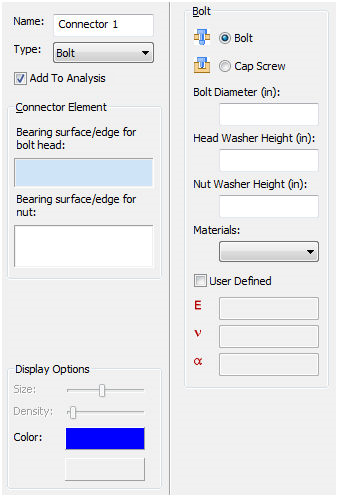

選取「螺栓」選項時，以下區段將變為可用：

• 加入至分析：此勾選方塊會自動將此螺栓連接器放在樹狀目錄目前「分析」分支中的「連接器」下。
• 顯示選項：可讓您變更螺栓連接器的顏色。
• 螺栓：
  • 螺栓：此選取「螺栓」選項。定義螺栓為具有螺帽和可選墊圈的螺栓。



    • 連接器元素：允許多個螺栓元素定義在目前「連接器名稱」內。
      • 螺栓頭的軸承表面/邊：這是螺栓頭那一側上的表面或邊。選取表面時，它必須代表軸承類型表面。
      • 螺帽的軸承表面/邊：這是螺帽上的表面或邊。

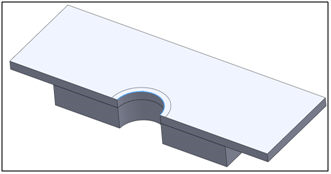

        建立並使用軸承表面比使用邊更有效 (而且通常是更好的塑型方法)。



        表面



        邊

    • 螺栓直徑：這是您輸入螺栓直徑之處。
    • 螺栓頭墊圈高度：您可以在此輸入螺栓頭一側上的墊圈高度。
    • 螺帽墊圈高度：您可以在此輸入螺帽一側上的墊圈高度。
    • 材料：這是下拉式清單，列出已建立的可用材料。
    • 使用者定義：此勾選方塊將允許螺栓所需之重要材料性質的定義 (E, ν, α (CTE))。
  • 蓋頭螺釘：這會選取「蓋頭螺釘」選項。蓋頭螺釘會定義為使用可選墊圈旋入另一個主體的螺栓。



    • 連接器元素：允許多個螺栓元素定義在目前「連接器名稱」內。
      • 螺栓頭的軸承表面/邊：這是螺栓頭那一側上的表面或邊。選取表面時，它必須代表軸承類型表面。
      • 螺紋面域的表面：這是一個表面，定義蓋頭螺釘的已用螺紋部分。在某些情況下，將產生超過所需的剛性。您應採取適當措施，將用於螺紋的表面數量僅限制為其中蓋頭螺紋與主體母螺紋接觸的面域。

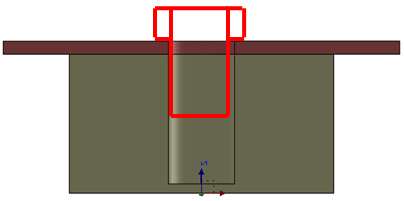

        範例：下方是螺栓表現法。

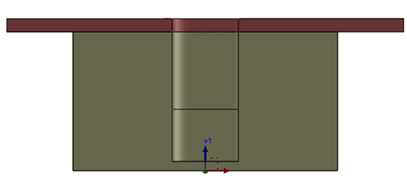

        分割線應位於螺栓末端，以避免過度加強其他主體，如下所示：



    • 螺栓直徑：這是您輸入螺栓直徑之處。
    • 螺栓頭墊圈高度：您可以在此輸入螺栓頭一側上的墊圈高度。
    • 有效長度：這已定義為蓋頭螺釘的可用螺紋長度。依預設 (留下空白時)，這等於 (螺栓的直徑)/2.



    • 材料：這是下拉式清單，列出已建立的可用材料。
    • 使用者定義：此勾選方塊將允許螺栓所需之重要材料性質的定義 (E, ν, α (CTE))。
• 預負載：
  • 軸向：可讓您定義螺栓的簡單軸向預負載。



  • 扭矩：可讓您輸入扭矩值和扭矩係數，以撤出最終螺栓預負載。使用扭矩選項時用來尋找預負載的方程式為預負載 = 扭矩/(扭矩係數 * 直徑)。在文獻資料內尋找扭矩係數是否在預負載期間發生損耗。
