接觸反作用力

接觸反作用力可讓您執行接觸力和力矩總計。

若要存取「接觸反作用力」，請在分析樹中以右鍵按一下「接觸」，然後選取「接觸反作用力」。

• 類型：單一點約束有「力」和「力矩」兩個選項可各自計算反作用力和力矩。

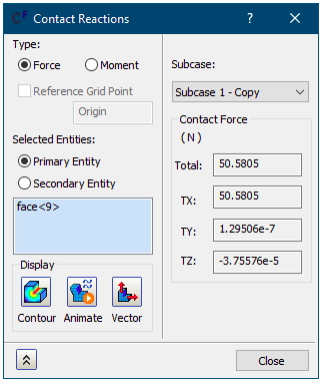

  • 力：當類型為「力」時，此對話方塊提供您所選圖元的「總計」、「TX」、「TY」和「TZ」接觸力總計。

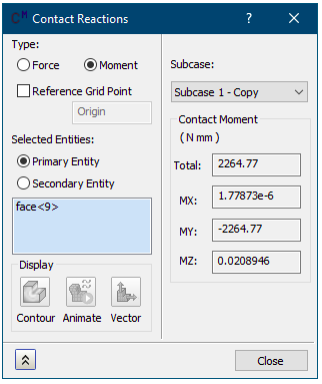

  • 力矩：當類型為「力矩」時，此對話方塊提供您所選圖元的「總計」、「MX」、「MY」和「MZ」接觸力總計。此外，「參考格線點」選項會變成可用 (請參閱下一個項目符號)。
• 參考格線點：選擇性指定節點號碼做為接觸力矩結果的基礎 (不適用於「力」選項)。您無法以圖形方式選取節點。但是在存取「接觸反作用力」對話方塊之前，您可以建立節點群組，並以圖形方式選取所需節點以決定節點識別號碼。

  若不勾選此選項，整體的「原點」就是力矩結果的參考點。

• 選取的圖元：預設會選取主要圖元，並提供相應的總計結果。使用者可以變更為次要圖元，並從下方方塊的清單中加入/移除圖元。

  您可以選取「邊」、「頂點」和「面」來加總接觸力或力矩。以滑鼠右鍵按一下此方塊，可使用關聯式功能表選項選擇要選取的圖元類型，來篩選您的選項。其他關聯式功能表指令包括：

  • 刪除：從清單中移除亮顯的圖元。
  • 全部清除：從清單中移除所有圖元。
  • 面鏈：啟用此選項可選取與點按的面相切的所有面。選取會繼續擴展，直到邊沒有相鄰的相切面為止。
• 子案例：此下拉式功能表可讓您點選要取得接觸力/力矩總計的子案例。
• 顯示：「顯示」區段包括以下按鈕 (僅適用於「接觸力」結果)：
  • 輪廓：顯示「接觸力總計」結果的輪廓出圖。
  • 動畫：製作「接觸力總計」結果的輪廓出圖動畫。
  • 向量：顯示「接觸力總計」結果的向量出圖。
