關於結構接頭可見性

瞭解如何在您的模型中管理結構接頭的可見性和詳細等級。

結構接頭以不同的詳細等級顯示：

詳細等級	顯示	描述
中等		只顯示連接的符號表現法。
細緻		顯示連接的詳細幾何圖形。

註: 如果連接只包含屬於連接一部分時不可見的元素 (例如修改器)：

• 如果未選取連接，則不會有表現法。
• 如果選取連接，則連接邊界框和連接輸入元素的順序/角色都可見。

結構接頭處理程式

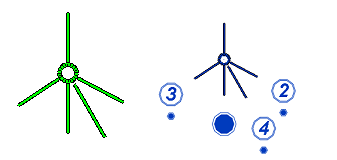

連接器是模型中結構鋼連接的表現法，它會標記連接元素的接合點、每個輸入元素的方向，並且 (如果選取) 在連接內顯示輸入元素的順序/角色。

連接器會以不同方式顯示，取決於模型中設定的詳細等級而定：

詳細等級	連接器顯示
粗糙	只顯示接合點。 若選取此選項，則顯示連接輸入元素的順序/角色。
中等和細緻	顯示接合點和連接輸入元素方向。 若選取此選項，則顯示連接輸入元素的順序/角色。

如果您選取多個連接，則不會再顯示每個選取連接之輸入元素的順序/角色。

使用「可見性/圖形取代」對話方塊中的「結構接頭」「符號」模型品類，可設定結構接頭在特定視圖中的可見性。

註: 對於定義的子品類，您只能修改套用的線和樣式。其他參數，例如樣式或透明度，繼承結構接頭品類中的設定。

如果未勾選「參考」勾選方塊，將可選取連接，但在視圖中看不到它們。這可讓您無需可見的連接符號，即可在視圖中建立連接標籤。
