結構接頭

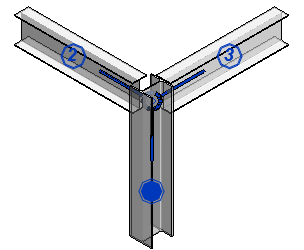

使用「連接」工具，將結構接頭加入至結構模型中的元素。

• 「鋼結構」頁籤「連接」面板 (連接)
• 「結構」頁籤「連接」面板 (連接)

當您設計結構模型時，除了接合元素的用途外，元素的結構接頭還取決於多個因素。這些係數通常包括合約工程師、承包商、或裝配商的標準。即使結構類型將會影響連接的類型。

Revit 結構接頭的用途是要交換工程師、細部設計員和裝配商之間設計連接的相關資訊。此資料會儲存於專案中。連接的相關詳細資訊可包含下列內容：

• 接頭類型
• 連接的元素
• 詳圖幾何圖形
• 解析力和資料
• 材料
• 裝配商識別
• 規範檢查工作流程
• 核准工作流程
• 階段

結構接頭族群包括：

結構接頭族群類型	您可以載入到專案，以取代預設的「一般」連接族群類型。 您可以複製並更名。 建立之後，您可以在「性質」選項板中使用類型選取器加以變更。
結構子連接族群類型	具有受限制選項的結構接頭族群類型。 您無法複製並更名。 建立之後，您無法在「性質」選項板中使用類型選取器加以變更。

依預設，連接所具備的是有關識別資料和階段之十分基本的參數。將專案參數和共用參數新增至「結構接頭」品類，以包含特定資訊來儲存和共用專案利害關係人。

您可為結構接頭的實體加入標籤並建立明細表。

註: 由於 Revit 支援使用者設計之參數式結構接頭的增益集，因此客戶和協力廠商開發人員可利用 Revit API 平台來建立自己的接頭並將其整合至 Revit。結構接頭增益集是 API 驅動的使用者介面，可讓您檢視詳細的結構接頭幾何圖形，以及在 Revit 模型環境中修改其他參數。除非安裝結構接頭增益集，否則只能使用符號式一般接頭和載入的標準鋼構接頭。必須安裝適當的 Revit 增益集，才能開啟包含增益集結構接頭的模型，否則，接頭只能顯示但無法編輯。某些增益集可能需要固定期限的使用授權。
