加入結構斜撐

在兩個結構元素之間繪製一條線以建立斜撐。例如，斜撐可出現在結構柱和結構樑之間。

您可以在平面視圖或構架立面視圖中加入斜撐。

在構架立面視圖中加入斜撐

1. 開啟構架立面視圖。
2. 如果有需要，請從 Revit 程式群組之「Library」資料夾下的「結構」/「框架」資料夾載入其他斜撐。
3. 按一下「結構」頁籤「結構」面板「斜撐」。
4. 在「性質」選項板上，從「類型選取器」下拉式清單中選取適當的斜撐。
5. 若要在將斜撐加入至模型之前編輯其性質，請按一下「性質」選項板。
6. 在繪圖區域中，亮顯要開始斜撐的鎖點，如在結構柱上。按一下以放置起點。


   進行鎖點以開始斜撐

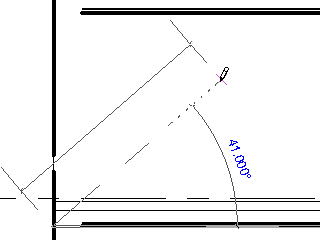

7. 以對角線方向移動指標來繪製斜撐草圖並將游標放置在另一個結構元素附近，以將其鎖點。按一下以放置終點。


   構架立面視圖中的範例斜撐

在平面視圖中加入斜撐

1. 開啟平面視圖。
2. 按一下「結構」頁籤「結構」面板「斜撐」。
3. 在選項列上，指定起始樓層與偏移距離和結束樓層與偏移距離。
4. 按一下專案中斜撐的起點和終點。
