加入斜撐元素後，您可以修改斜撐的性質，以控制斜撐如何保持相對樑的位置。
可以藉由距樑端點的距離或長度比率來保持每個斜撐端點與樑的相對位置。如果您修改貼附樑的位置或長度，斜撐會依您選取的斜撐設定調整其變更。
請注意，您可以修改與結構樑非常類似的斜撐幾何圖形。此包括相對於定位線的偏移、削減和位置。

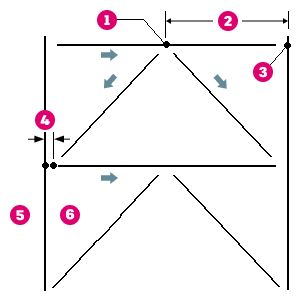

斜撐貼附性質
斜撐結束節點的位置。
開始貼附距離或比率。
開始貼附至參考元素 (結束)。
結束貼附距離或比率。
結束貼附至參考元素 (開始)。
斜撐開始節點的位置。
修改斜撐性質
- 選取斜撐。
- 在「性質」選項板的「結構」下，選取「開始貼附類型」。
- 距離：若斜撐起點位於樑上，此值指定在指定的「開始貼附至參考元素」性質與斜撐起點之間的距離。
- 比率：若斜撐起點位於樑上，此值指定沿著樑放置起點處的百分比。例如，0.5 表示放置起點於貼附兩樑末端的中間。
選取任一選項後，輸入「開始貼附比率」或「開始貼附距離」的值。如果斜撐起點已放置於柱上，則無法針對該斜撐的終點使用此選項。
- 選取「開始貼附至參考元素」性質的值。這指定「開始貼附距離」或「開始貼附比率」要從參考元素 (樑) 的哪一端開始測量。
註: 若斜撐開始節點貼附至柱或牆，您可以設定樓層和偏移來指定點的高度。
- 在「性質選項板」上的「結構」下，選取「結束貼附類型」。
- 距離：若斜撐終點位於樑上，此值指定在指定的「結束貼附至參考元素」性質與斜撐終點之間的距離。
- 比率：若斜撐終點位於樑上，此值指定沿著樑放置端點處的百分比。例如，0.5 表示將端點置於所貼附的樑兩端的中間位置。
選取任一選項後，輸入「結束貼附比率」或「結束貼附距離」的值。如果斜撐終點已放置於柱上，則無法針對該斜撐的終點使用此選項。
- 選取「結束貼附至參考元素」性質的值。這指定「結束貼附距離」或「結束貼附比率」要從參考元素 (樑) 的哪一端開始測量。
註: 若斜撐結束節點貼附至柱或牆，您可以設定樓層和偏移來指定點的高度。
