使用相交結構元素的幾何圖形切割結構元素

在鋼元素的端點處沿著相交元素的造型建立輪廓切割。

建立參數式依相交元素切斷

1. 按一下「鋼結構」頁籤 「參數式切削」面板 (依模型輪廓切削)。
2. 選取相交的鋼元素。

3. 按 <Enter>。

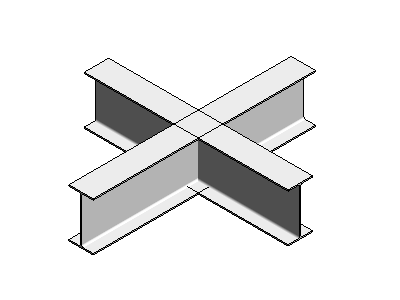

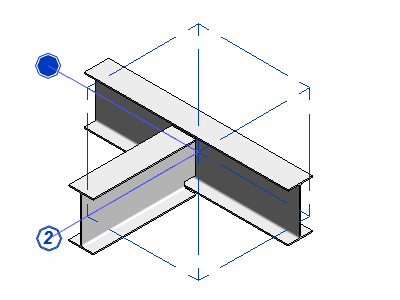

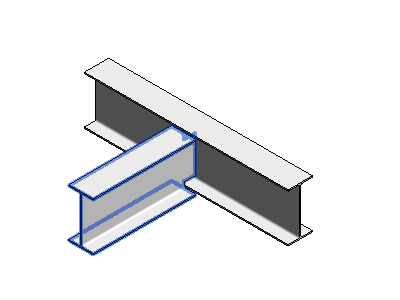

   會在相交處建立切割。元素之間的子連接會顯示為虛線方塊。您可以按一下編號標示下的菱形符號，以變更由「依模型輪廓切削」工具所做的元素切割。


4. 選取連接方塊，可存取子連接的例證和類型性質。

只有在視圖的「詳細等級」設定為「細緻」時，才能看見「依模型輪廓切削」輪廓。
