在相交的結構樑上建立參數式樑交接切削，在樑之間形成相關的連接。
建立參數式樑交接切削
- 按一下「鋼結構」頁籤
「參數式切削」面板
(樑交接切削)。
- 選取要進行樑交接切削的相交元素。
- 按 <Enter>。

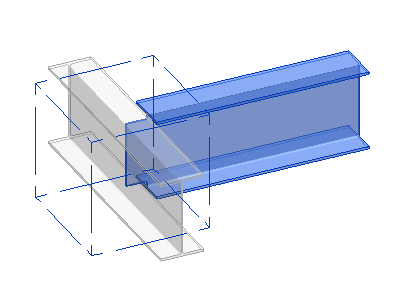

會建立樑交接切削，框架元素之間的子連接會顯示為虛線方塊。
您可以按一下編號標示下的菱形符號，以變更由樑交接切削工具所做的元素切削。
- 選取子連接方塊可在「性質」選項板中存取其性質。

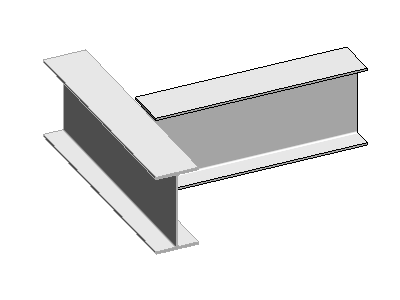

只有在視圖的「詳細等級」設定為「細緻」時，才能看見「鋼組裝接合樑交接切削」的切削。
