輔助的關聯

「輔助的關聯」指令會自動識別與新建分析元素重疊的實體元素，並在它們之間建立關聯。

關於輔助的關聯

手動建立 Revit 模型的分析表現法時，您需要將每個分析元素與其實體環境關聯。在 Revit 2023.1 版之前，您只能在建立每個分析元素之後，手動建立此關聯。啟用後，「輔助的關聯」指令會自動識別與新建分析元素重疊的實體元素，並在它們之間建立關聯，不用再進行其他動作。

建立輔助的關聯

1. 建立分析構件或分析嵌板。
2. 在元素的關聯式「修改」頁籤 「協調」面板中，按一下 (輔助的關聯) 以開啟實體元素與重疊分析元素之間的自動關聯。
   註: 依預設，會關閉輔助的關聯。此設定會儲存在每個階段作業中。如果您重新啟動 Revit，輔助的關聯將重設為預設值。

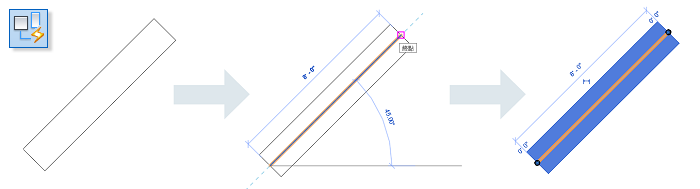

3. 在實體元素上繪製分析元素。如果關聯成功，實體模型會亮顯。


「輔助的關聯」指令會演算分析元素的邊界框與實體元素的邊界框之間的交點。如果分析元素的邊界框超過 70% 與實體元素的邊界框相交，則會在這兩者之間建立關聯。框交點百分比的值寫在程式當中。

註: 建立關聯後，指令不會對所做的變更做出反應。
