關聯實體元素和分析元素

分析模型是結構模型的簡化表現法。其分析元素反映出假設。

您可以建立任何實體元素或元素群組的分析表現法。元素數、分析和實體、是否為關聯的一部分，都不受限制。

建立分析對應項不會自動在兩個表現法之間建立連結。

若要在實體元素和分析元素之間建立連結，請使用下列三個選項之一：

• 手動將實體元素與其分析對應項相關聯。
• 建立分析表現法時，請使用協助關聯。
• 在根據既有的實體或分析環境建立或更新分析或實體表現法時，使用結構分析自動化套件加入關聯。

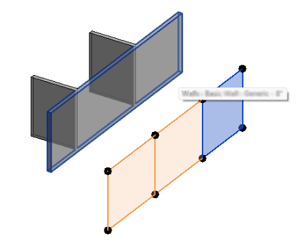

在實體元素與其分析對應元素之間加入關聯

1. 選取分析元素。
2. 在「修改 |<元素>」頁籤 「協調」面板中，按一下 (加入關聯)。
3. 在狀態列中，依提示選取對應項。


   註: 已屬於關聯一部分的元素會亮顯。這些元素只能移除。
4. 按一下「完成」完成關聯，或按一下「取消」捨棄變更並結束。

您可以在任何類型的結構元素和分析元素 (例如，有分析構件的樓板) 之間建立關聯。

註: 每個元素只能屬於一個關聯。

識別關聯的元素

定義關聯後識別關聯的元素：

1. 選取屬於關聯一部分的元素。
2. 在「修改 |<元素>」頁籤 「協調」面板中，按一下 (亮顯關聯)。

註: 對有不同關聯的元素使用亮顯，會標示參與所選關係的所有元素。

移除實體元素與其分析對應元素之間的關聯

移除實體元素與分析元素之間的關聯：

1. 選取屬於關聯一部分的元素。
2. 在「修改 |<元素>」頁籤 「協調」面板中，按一下 (移除關聯)。

程式將刪除實體元素與其分析對應項之間的連結。

註:

• 不僅會移除所選元素的關聯，也會移除整個關聯。
• 無法編輯實體與分析對應項之間的關係。若要編輯關聯，您必須先將該關聯移除，再建立新關聯。
