沿著工作平面繪製線性荷載

沿斜或互垂結構元素繪製線性荷載。

1. 選取「結構」頁籤「工作平面」面板 (「參考平面」)。

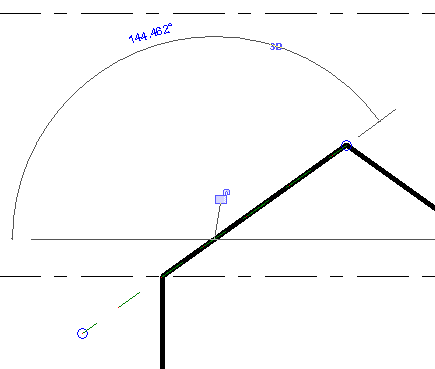

2. 繪製參考平面，如下圖所示。

3. 按一下「結構」頁籤「工作平面」面板 (「設定」)。
4. 在「工作平面」對話方塊中，選取「點選平面」。

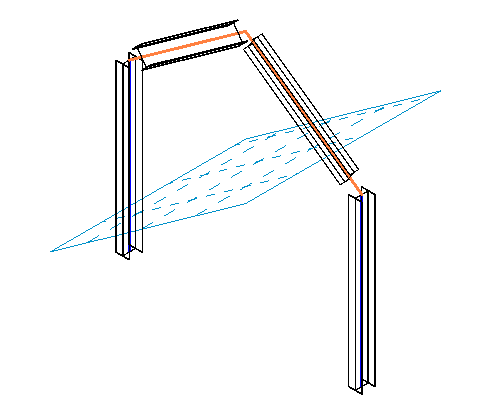

5. 在繪圖區域中選取參考平面。工作平面現在已設定為框架斜坡的角度。

6. 按一下「解析」頁籤「解析模型工具」面板 (「載入」)。
7. 按一下「修改 | 放置荷載」頁籤「荷載」面板 (「線性荷載」)。
8. 在性質選項板上，選取「荷載情況」值。
9. 針對「轉向至」參數，選取「工作平面」。

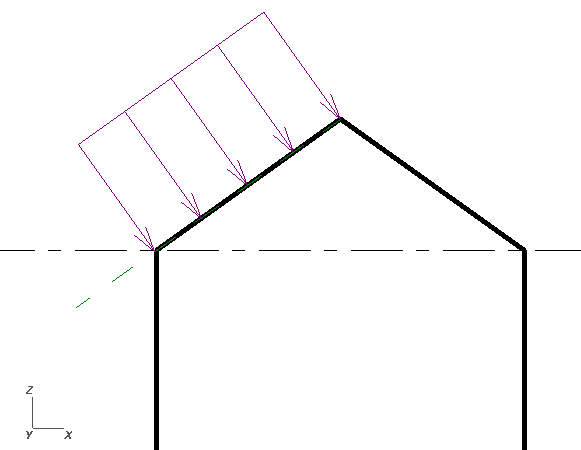

10. 繪製線性荷載，如下所示：
    • 選取構件位於斜坡底部的端點。
    • 選取構件位於斜坡頂部的端點。

11. 按一下「結構」頁籤「工作平面」面板 (「設定」)。
12. 在「工作平面」對話方塊中，按一下「點選平面」。
13. 選取新的參考平面。
14. 按一下「解析」頁籤「解析模型工具」面板 (「載入」)。
15. 按一下「修改 | 放置荷載」頁籤「荷載」面板 (「主體線性荷載」)。
16. 在性質選項板上，輸入「荷載情況」值。
17. 選取「轉向至主體本端座標系統」的值。
18. 選取垂直構件。

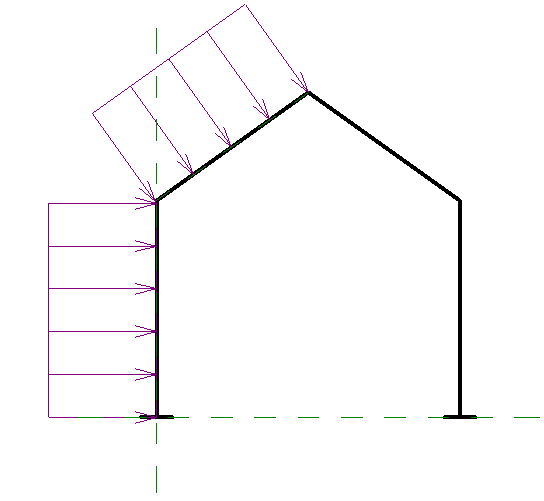

    線性荷載已加入，其在正 X 方向垂直於垂直構件，且是以主體的工作平面建立。
