加入面負載

放置指定給分析嵌板的面負載。

在主體上放置面負載

1. 在「分析」頁籤 「結構分析模型」面板中，按一下 (負載)。
2. 在「修改 | <負載>」關聯式功能區 「負載」面板中，選取 (面負載)，然後從「點負載」面板中，選取 (在主體上)。
3. 選取要放置負載的分析嵌板。
4. 負載會放置在嵌板的整個區域。


註: 「點負載」性質選項板中「受約束於主體」參數旁邊的方塊會自動勾選。負載會受到所選元素的參考約束。您可以取消勾選此方塊，以移除此負載的約束。
如果在主體分析嵌板上建立了分析開口，則面負載會自動挖掉一塊。主體嵌板的面負載也會根據分析開口的幾何變化進行更新。

透過定義邊界來放置面負載

1. 在「分析」頁籤 「結構分析模型」面板中，按一下 (負載)。
2. 在「修改 | <負載>」關聯式功能區 「負載」面板中，選取 (面負載)，然後從「點負載」面板中，選取 (定義邊界)。
3. 選取主體。只有支援的元素會亮顯。工具提示將指出支援的元素類型
4. 繪製面負載的輪廓線。


5. 按一下 (完成) 儲存變更並結束草圖模式。
6. 定義的區域就會放置負載。

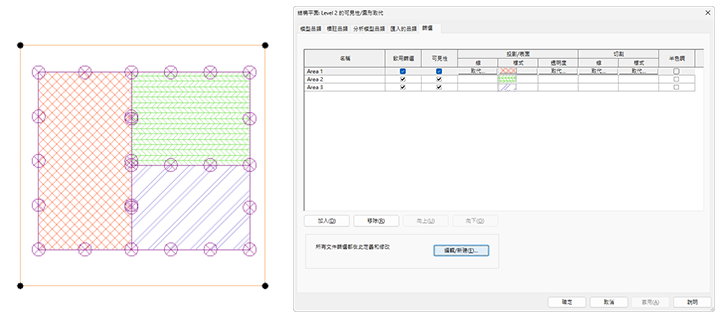

面負載表面表現法

您可以自訂面負載表面的「可見性/圖形」設定。

使用篩選，根據負載參數識別平面視圖中的每個面負載邊界。
