表面物件分析結果視覺化的假設

表面元素的結果會相對於其局部座標系顯示，與其跨距方向一致 (請參閱跨距方向)。跨距方向的方位會轉移到分析模型，是定義局部座標系 X 軸的基礎。Y 軸位於表面元素的平面上，與 X 軸互垂。Z 軸正垂於元素表面。

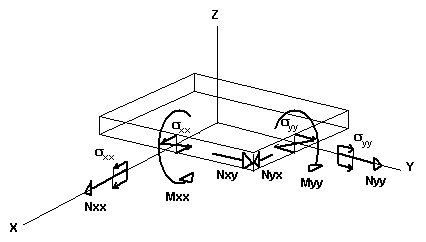

表面元素的符號慣例。

在此影像中，X 軸與「跨距方向」一致。Mxx 是作用在由「跨距方向」(與 X 軸一致) 所定義的軸方向的彎矩，而 Myy 是互垂方向的力矩。

註: 若要顯示表面元素的局部座標系，請選取「結果」對話方塊底部的勾選方塊。請參閱分析結果的視覺化。
