自由造型鋼筋對齊分佈

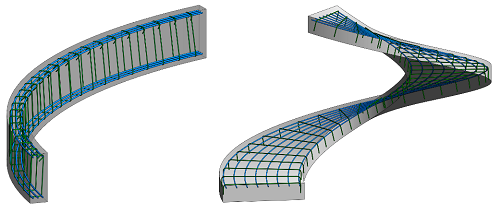

自由造型鋼筋對齊分佈會利用可變平面分佈，植入造型不規則主體的曲面。

使用自由造型鋼筋建立鋼筋集，其平面鋼筋沿結構元素的面分佈並對齊分佈路徑。和表面分佈類似，您可以在 3D 視圖中塑型，並選取鋼筋對齊的結構元素面。

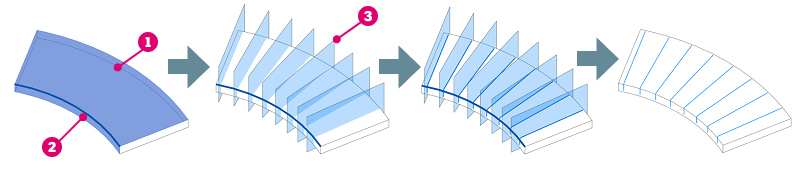

在具有主體表面 的各個鋼筋平面 相交處會建立對齊分佈的鋼筋。所有鋼條都是平面，並依循主體覆蓋層，而且預設對齊分佈路徑。

路徑 是可乘載鋼筋的元素邊緣。您放置鋼筋集時，可以直接選取路徑。您可以在設定放置時按一下結構元素邊緣來選取路徑。在編輯約束模式中，您可以從「路徑表面 1」和「路徑表面 2」約束加入或移除面，以便編輯路徑。

鋼筋保護層

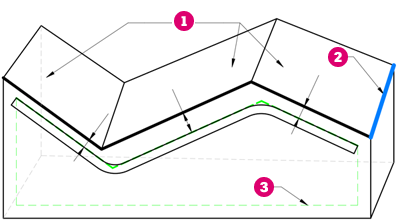

在所選面相交處的覆蓋層偏移，會建立對齊分佈的自由造型鋼筋集之中的鋼條。多個面定義主體表面時，會使用每個面的保護層產生個別鋼筋區段。

• 主體表面。
• 路徑。
• 覆蓋層。

當您將自由造型鋼筋的「型式」性質指定為「鐙筋/繫筋」時，您可以變更「型式」參數之「鐙筋/繫筋」值的「鐙筋/繫筋貼附」，自由造型鋼筋可以貼附至混凝土保護層的內側或外側，取決於「鐙筋/繫筋貼附」參數的設定。

您可以選擇如何對齊鋼筋集中的鋼筋，並使鋼筋集中的鋼筋平行於在「對齊/關閉」約束中選取的平面：

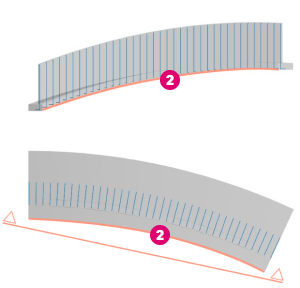

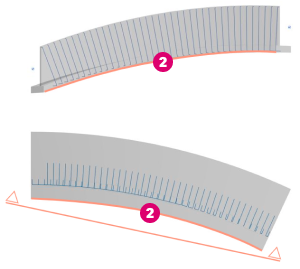

對齊路徑	平行於面

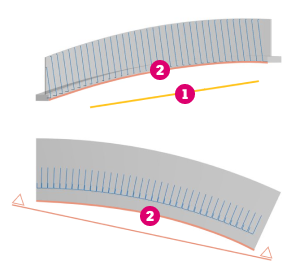

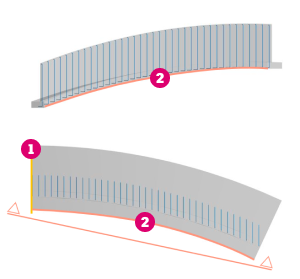

互垂於面	垂直

• 對齊面。
• 路徑。

提示: 在圓柱中放置垂直鋼條。您可以選取主體表面的外側面和分佈路徑的環形邊緣，以便在圓柱中定義鋼筋集。
