第一步，自動化工具會為選取的結構實體物件建立分析元素。建立的分析模型會按照以規則為基礎的自動化邏輯設定的工程理念。物件會與專案格線和樓層對齊。
這些規則會自動套用，您可以使用其參數調整設定。這些規則會整體分析選取項目。
與格線對齊

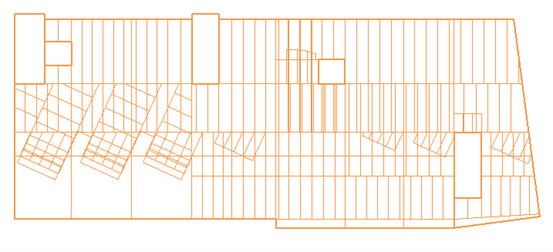

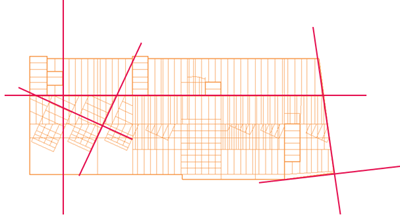

選取的結構實體模型會透過自動化工具進行分析，識別每個主控方向。
針對每個主控方向，選取的結構元素會根據其相對偏移進行分組。
針對每個識別的群組，會計算虛擬格線。此虛擬格線將用作垂直對齊參考，群組中所有元素都會在同一平面對齊到該參考。
如果模型格線與此群組重疊，則會將其視為垂直參考，群組的所有元素都會在同一平面對齊到該參考。
註: 此偏移是計算值，表示選取項目中所有樑寬度和牆厚度的平均值。它可乘以自動化工具設定中存在的係數。
註: 此係數值越高，會將彼此之間相對偏移越大的實體元素分成一組。其關聯的分析元素將對齊至相同的格線，提供簡化的表現法。
註: 比較小的係數值，表示只會將彼此比較靠近的實體元素分成一組。結果會是一個比較不對齊的模型，但在同一平面比較接近關聯的元素位置。

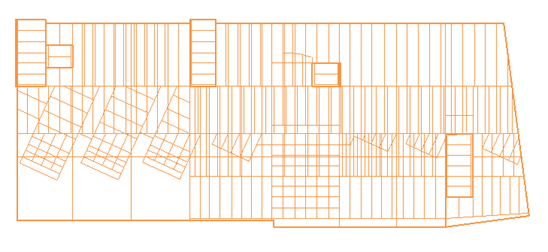

將元素投影到最近的虛擬格線後，其端點會與在計算公差內找到的虛擬格線交點對齊。
與樓層對齊

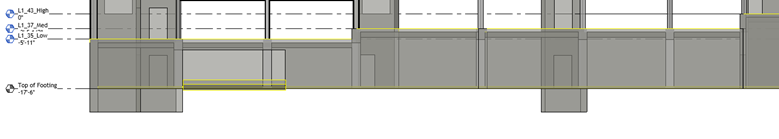

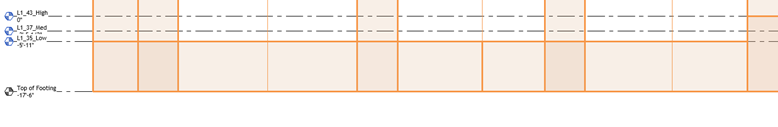

如果要垂直對齊，每個模型元素都會尋找公差內的樓層。如果在此公差內找到樓層，則此元素的分析表現法就會與該樓層對齊。
此公差會針對每個物件類型計算：
- 如果是樑，公差為其斷面高度。
- 如果是樓板，公差為其厚度。
- 如果是柱和牆，公差為其高度。
此公差從下列項目開始測量：
- 樑幾何軸。
- 樓板和基板頂部。
- 牆和柱的頂部或底部。

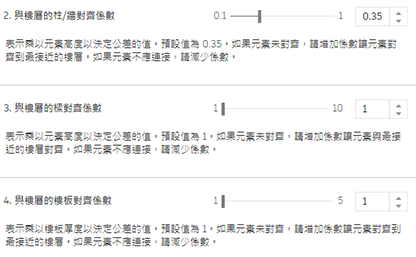

此公差可乘以每個物件類型的自動化工具設定中存在的係數。
註: 係數越大，可協助元素尋找更遠的樓層。
如果在元素公差內識別出更多樓層，則指定給大多數元素的樓層將是所有元素的對齊樓層。

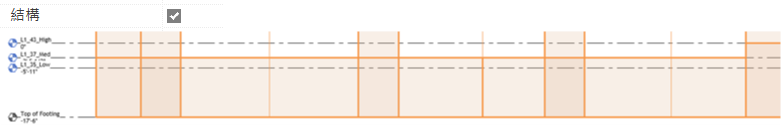

如果您要指定元素將對齊的樓層，請查看樓層性質中的「結構」參數。
與傾斜平面對齊
傾斜平面是計算出的虛擬參考，當自動化工具識別斜椽與水平之間的夾角小於 35 度時，就會視為傾斜平面。
此椽的分析表現法，以及所有與此椽有實體對應項的分析元素，都會與此平面對齊。
