基板的預鑄區域配筋類型定義

指定預鑄基板組合的區域配筋類型。

在「規劃」對話方塊的「配筋類型」上，對所列出的任何區域配筋類型按一下「編輯」。所開啟的對話方塊會顯示基板配筋類型的名稱。

預鑄區域配筋層

對於實體基板和樑板，此對話方塊上的頁籤表示區域配筋類型中的層。

• 按一下 以從類型中移除目前作用中的層。
• 按一下 以新增層至類型。

名稱	說明
配筋類型	指定配筋層的類型。可以是「鋼筋」、「網格」或「桁架」(僅限樑板)。層特定的參數會顯示在下面。
位置	指定層的位置。可以是「頂部」或「底部」。
保護層偏移	指定強化材料與主體的鋼筋保護層的偏移。

鋼筋圖層參數

名稱	說明
轉換為自訂鋼筋網片材	透過考慮輸入並確認施工性規則，來建立自訂鋼筋網片材。 註: 「自訂鋼筋網片材」仍會產生 (無論是否不符合施工性規則)，但是會顯示警告訊息，通知您不相容原因。
鋼筋區域內側
鋼筋類型	指定內部放置的鋼筋標準大小類型。
數目	僅當選取時才可用。放置特定數目的內部放置鋼筋以填滿主體。
距離	僅當選取時才可用。按照特定間距放置內部放置的鋼筋以填滿主體。
最大距離	僅當選取時才可用。根據第一根鋼筋與最後一根鋼筋之間的距離，按照最大間距放置內部放置的鋼筋以填滿主體。
鋼筋方向	可以是「橫向」或「縱向」。指定主體中內部放置之鋼筋的方向。

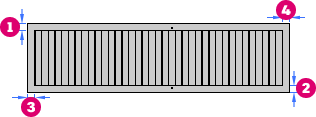

分配偏移起點	指定從第一根內部放置的鋼筋到主體表面的偏移。
分配偏移終點	指定從最後一根內部放置的鋼筋到主體表面的偏移。
鋼筋長度偏移起點	指定從內部放置的鋼筋起點到主體表面的偏移。
鋼筋長度偏移終點	指定從內部放置的鋼筋終點到主體表面的偏移。
鋼筋區域外側
鋼筋類型	指定外部放置的鋼筋標準大小類型。
數目	僅當選取時才可用。放置特定數目的外部放置鋼筋以填滿主體。
距離	僅當選取時才可用。按照特定間距放置外部放置的鋼筋以填滿主體。
最大距離	僅當選取時才可用。根據第一根鋼筋與最後一根鋼筋之間的距離，按照最大間距放置外部放置的鋼筋以填滿主體。
鋼筋方向	可以是「橫向」或「縱向」。指定主體中外部放置之鋼筋的方向。
鋼筋長度偏移起點	指定從外部放置的鋼筋起點到主體表面的偏移。
鋼筋長度偏移終點	指定從外部放置的鋼筋終點到主體表面的偏移。
分配偏移起點	指定從第一根外部放置的鋼筋到主體表面的偏移。
分配偏移終點	指定從最後一根外部放置的鋼筋到主體表面的偏移。

網格圖層參數

名稱	說明
鋼筋網類型	指定網格標準大小類型。
縱向偏移起點	指定從縱向鋼筋的起點到主體表面的偏移。
縱向偏移終點	指定從縱向鋼筋的終點到主體表面的偏移。
橫向偏移起點	指定從橫向鋼筋的起點到主體表面的偏移。
橫向偏移終點	指定從橫向鋼筋的終點到主體表面的偏移。

「桁架」層參數(僅限樑板 - 在即將發行的 Structural Precast Extension for Revit 2019 中將會提供)

註: 若樑板組合包含鋼筋，桁架將放置在鋼筋的「橫向」層頂端。否則，桁架鋼筋會放置在底部面，並遵循主體的保護層參考。

名稱	說明
族群	指定桁架鋼筋族群。
族群類型	指定桁架鋼筋族群類型。
數目	僅當選取時才可用。放置特定數目的桁架鋼筋以填滿主體。
距離	僅當選取時才可用。按照特定間距放置桁架鋼筋以填滿主體。
最大距離	僅當選取時才可用。根據第一個桁架與最後一個桁架之間的距離，按照最大間距放置桁架鋼筋以填滿主體。
鋼筋方向	可以是「水平」或「垂直」。指定主體中桁架鋼筋的方向。

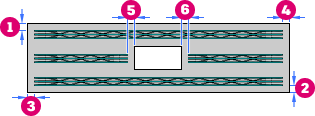

分配偏移起點	指定從第一個桁架鋼筋例證到主體表面的偏移。
分配偏移終點	指定從最後一個桁架鋼筋例證到主體表面的偏移。
長度偏移起點	指定從桁架鋼筋的起點到主體表面的偏移。
長度偏移終點	指定從桁架鋼筋的終點到主體表面的偏移。
開口起始偏移	指定桁架鋼筋從開口開始的偏移。
開口終點偏移	指定桁架鋼筋從開口開始的偏移。
忽略開口	選取此選項後，桁架鋼筋將會放置在彼此相交的開口。
