建築的實體到分析 2025.2 可針對沒有關聯分析表現法的實體結構元素自動建立分析模型。若要為這些元素重新建立分析模型，必須刪除既有的分析元素。
更新分析模型
- 根據關聯的實體模型變更，手動調整分析表現法。
- 使用「建築的實體到分析 2025.2」重新建立分析表現法。
| 狀況 | 詳細資料 |
|---|---|
| 彎曲元素 |
「建築的實體到分析 2025.2」只會針對定義為弧 (位於「線」工具旁邊的工具) 的彎曲結構構架建立分析模型。
不會針對任何類型的彎曲牆自動建立分析模型。 若要建立彎曲分析板，請使用分析板中所描述的手動工作流程。 註: 使用 Revit 分析板無法將 3D 表面塑型。
|
| 次要結構 |

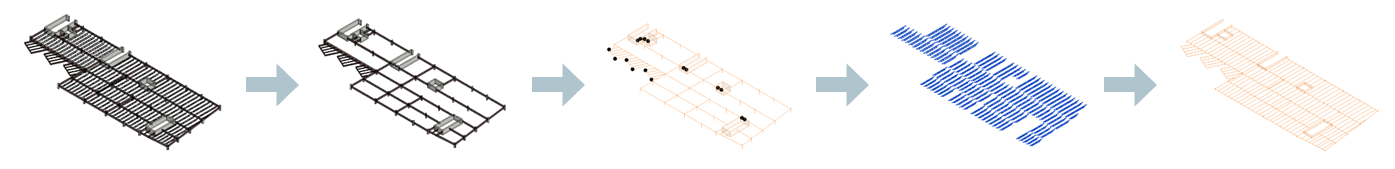

建築的某些部分可能需要不同的自動化設定，或者您可能不想將這些部分與主結構對齊。範例：樓梯及其扶手、小型鋼構屋頂、封閉結構等等。 一個比較好的作法是將這些次要結構從主要建築的自動化建立程序中排除。 建立主建築的分析模型後，您可以一次為一個次要結構自動建立分析模型。 提示: 您不需要隱藏主建築，因為自動化工具會忽略已經有關聯分析表現法的實體結構元素。
註: 使用「建築的實體到分析 2025.2」只為專案中一部分自動建立分析模型時，此工具也只會將新建立的分析模型連接至既有的分析元素。
|
| 牆造型 |

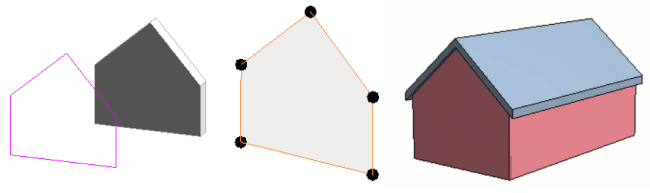

使用「建築的實體到分析 2025.2」可為牆自動建立分析模型。無論牆是以輪廓定義，或是牆的頂部/底部貼附到其他元素，關聯的分析板都會完全套用實體牆的造型。
「建築的實體到分析 2025.2」會忽略實體牆中被結構接合所挖除的部分。
|
| 垂直樑 |
「建築的實體到分析 2025.2」也可為垂直樑自動建立分析模型，但這些分析樑不會按照分析柱對齊樓層的規則。自動建立分析模型作業將套用樑特有的對齊和連接規則。
|
| 連續柱 |

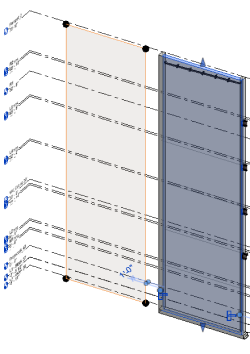

「建築的實體到分析 2025.2」可根據選取的實體結構元素造型自動建立分析模型。如果跨多個樓層建立了結構牆或結構柱，以下是建立其分析表現法的方式：
|
| 樓梯和扶手 |
「建築的實體到分析 2025.2」會將樓梯元素當作獨立物件，自動建立分析模型。對扶手來說也一樣。 這表示會為每個樓梯/扶手元素建立一個分析關聯表現法。處理分析元素連接的方式，會像處理其他任何結構物件一樣。 自動建立分析模型時，建議隔離樓梯的結構部分。如果專案中的樓梯需要特定分析表現法，可以使用分析構件和分析板手動建立。
|
| 桁架 |

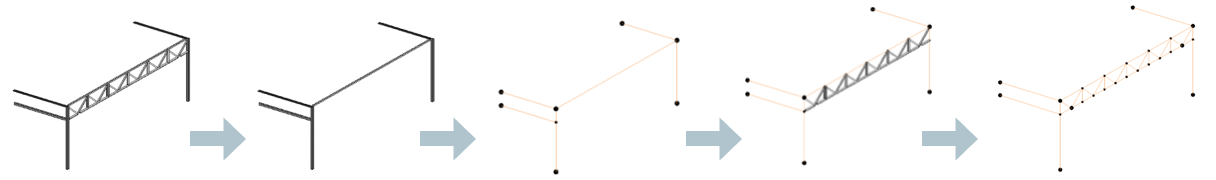

「建築的實體到分析 2025.2」會將桁架元素當作獨立物件，自動建立分析模型。 這表示會為每個桁架元素建立一個分析關聯表現法。處理分析元素與格線和樓層連接和對齊的方式，會像處理任何個別結構物件一樣。 為建築結構自動建立分析模型時，在某些情況下，一個比較好的作法是只使用桁架的主弦桿。在下一個步驟中，您可以選取桁架的其他元素，為這些元素自動建立分析模型。 註: 使用「建築的實體到分析 2025.2」只為專案中一部分自動建立分析模型時，此工具也只會將新建立的分析模型連接至既有的分析元素。
註: 與大多數情況一樣，桁架元素會對齊到相同的格線。為了確保分析模型中不會反映出實體模型可能不對齊的狀況，建議在桁架元素的自動化階段，增加水平平面中的「元素」對齊係數 (例如設定為 2.5)。
|
| 次要樑對齊 |
「建築的實體到分析 2025.2」可為選取的實體結構元素自動建立分析模型。在此程序中，結構構架的分析表現法也會與格線對齊。與格線對齊的作業會獨立完成，與結構構架的結構角色或者是否屬於樑系統一部分無關。 如果與次要樑關聯的分析構件需要不同的對齊方式，則在自動建立主要元素的分析表現法之後，可在第二個步驟自動執行此作業。 註: 使用「建築的實體到分析 2025.2」只為專案中一部分自動建立分析模型時，此工具也只會將新建立的分析模型連接至既有的分析元素。
註: 如果您希望分析表現法按照其關聯的實體結構元素位置，建議在這些元素的自動化階段，減少水平平面中的「元素」對齊係數 (例如設定為 0.3)。
|
| 有多種斜度的屋頂 |

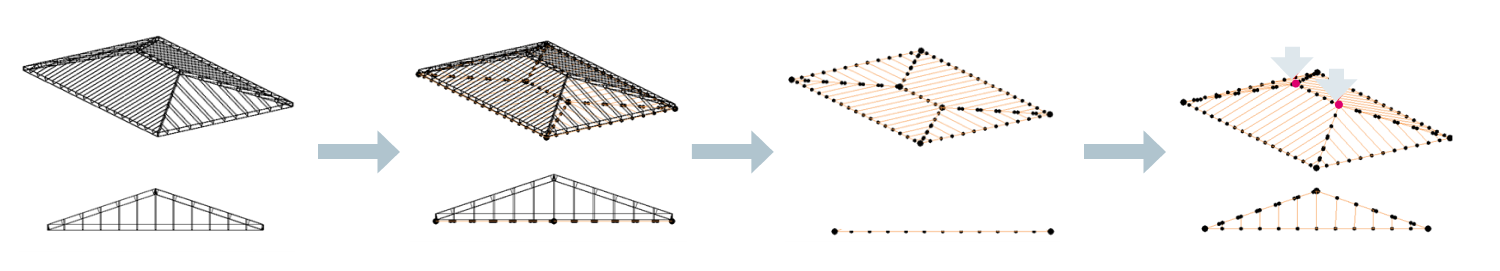

「建築的實體到分析 2025.2」可為選取的實體結構元素自動建立分析模型。在此程序中，屋頂組成元素的分析表現法會與當作獨立元素的格線和樓層對齊，忽略描繪此類元素群組特性的特殊性。 在此範例中，最好的作法是展平屋頂的元素：
|
| 鋼組裝接合之元素 |
「建築的實體到分析 2025.2」可處理有鋼組裝接合造型的結構實體元素，與處理其他任何元素一樣。 特殊性：
|
