Určení šířky a hloubky příčlí sestavy dveře a okno

Použijte tento postup k definování příčlí určením šířky a hloubky.

Protože sestavy dveře/okno mohou obsahovat několik vnořených osnov s různými příčlemi, je užitečné použít pro příčle osnovy, pravidlo pro tvorbu názvu, tak aby označovalo umístění osnovy nebo účel v rámci sestavy dveře/okno. Například, L3-FL1- příčel okna označuje příčel pro okno ve třetí úrovni v podlaží 1.

Určení šířky a hloubky příčle sestavy dveře/okno

Tip: K výměně příčlí za zasklení, vytvořte definici s šířkou i hloubkou nastavenou na nulu. Poté přiřaďte tuto definici k příčli, kterou chcete odstranit.

1. Klikněte na kartu Správapanel Styl a zobrazeníSprávce stylů.
2. Rozbalte položku Architektonické objekty Styly sestavy dveře/okno.
   Poznámka: Případně vyberte sestavu dveře/okno ve výkresu a klikněte na kartu Sestava dveře/okno panel Obecné rozevírací nabídka Upravit styl Styly sestavy dveře/okno.
3. Vyberte styl sestavy dveře/okno.
4. Klikněte na kartu Pravidla projektu.
5. V levém podokně vyberte položku Příčle v nabídce Definice prvků.

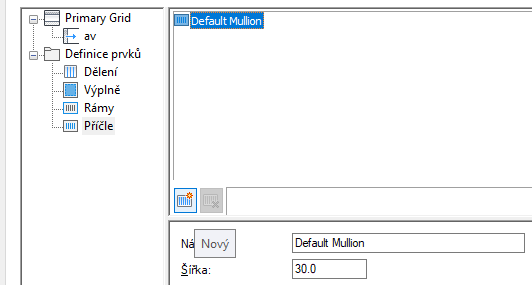

6. Kliknutím na tlačítko vytvořte novu definici příčle.


7. Zadejte popisný název pro definici příčle.

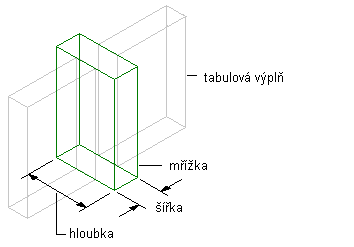

8. Určete šířku a hloubku pro definici příčle.
9. Zadejte všechna odsazení.
10. Klikněte na tlačítko OK.

Po vytvoření definice příčle ji můžete přiřadit k jakékoliv příčli v sestavě dveře/okno.
