ŠRAFY (příkaz)

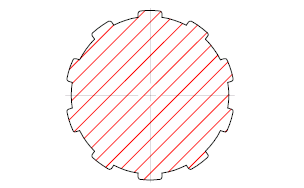

Vyplní uzavřenou oblast nebo vybrané objekty šrafovacím vzorem, jednolitou výplní nebo výplní gradientu.

Hledat

Příkaz ŠRAFY nabízí různé možnosti podle stavu pásu karet.

• Pokud je pás karet aktivní, zobrazí se kontextová karta Vytváření šraf.
• Pokud je pás karet vypnutý, zobrazí se dialog Šrafování a gradient. Pokud upřednostňujete používání dialogu Šrafování a gradient, nastavte systémovou proměnnou HPDLGMODE na hodnotu 1.
• Pokud je pás karet vypnutý, nastavte systémovou proměnnou HPDLGMODE na hodnotu 0, aby se zpřístupnily nové možnosti příkazu ŠRAFY.

Pokud zadáte na příkazovém řádku příkaz -ŠRAFY, zobrazí se možnosti.

Poznámka:

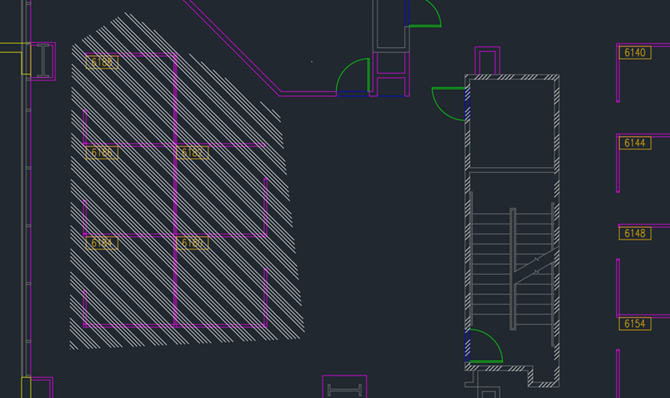

• Aby se zamezilo problémům s pamětí a výkonem, je maximální počet šrafovacích čar vytvořených při jedné operaci šrafování omezen. Maximální počet šrafovacích čar však je možné změnit nastavením systémové proměnné HPMAXLINES.
• K zachování výkonu šrafování u nesouvislých šrafovacích čar vyberte předdefinovaný šrafovací vzor místo načtení a nastavení nesouvislého typu čáry. Počínaje produkty založenými na aplikaci AutoCAD 2015 systémová proměnná HPLINETYPE ve výchozím nastavení vypíná zobrazení nesouvislých typů čar ve šrafování.
• Chcete-li určit, jestli uchopení objektu ignorují objekty šrafování, přidejte nebo odečtěte 1 ze systémové proměnné OSOPTIONS.

K určení hranic šrafování lze použít několik metod.

• Určit bod uvnitř oblasti zavřené objekty.
• Vybrat objekty, které ohraničují oblast.
• Pomocí možnosti Kreslit příkazu -ŠRAFY určete body hranice.
• Přetáhnout šrafovací vzor do zavřené oblasti z palety nástrojů nebo okna DesignCenter.

Zobrazí se následující výzvy.

Vybrat vnitřní bod

Určí hranici z existujících objektů, které tvoří uzavřenou oblast kolem určeného bodu.

Vybrat objekty

Určí hranici z vybraných objektů, které tvoří uzavřenou oblast.

Odebrat hranice

Odebere šrafovací vzory přidané během aktuálně aktivního příkazu ŠRAFY. Klikněte na vzor, který chcete odstranit. (Dostupné pouze při přidávání šrafování v dialogu Šrafování a gradient.)

Přidat hranice

Přepne z režimu Odebrat hranice, takže je možné znovu přidat šrafovací vzory. (Dostupné pouze při přidávání šrafování v dialogu Šrafování a gradient.)

Kresli

Použije zadané body nebo vytvoří základní geometrické tvary k definování nových hranic ke šrafování nebo vyplnění.

Možnost Režim řídí, jak je definována nová hranice, oblast nebo cesta.

Při zadávání bodů pro hranici křivky nebo cestu můžete definovat přímé i obloukové segmenty pomocí možností podobných příkazu KŘIVKA. Po dokončení stiskněte klávesu Enter, čímž dokončíte křivku hranice nebo cesty.

Poznámka: Chcete-li uzavřít hranici nebo cestu křivky, použijte možnost Zavřít. Nevytvářejte totožný první a poslední bod.

Dostupné jsou následující možnosti:

• Režim. Nastaví aktuální metodu kreslení hranic šrafování.
  • Plocha. Definuje uzavřenou hranici z určených bodů nebo vytvořený základní geometrický tvar. Oblast uzavřené hranice definuje šrafování nebo výplň.
  • Cesta. Definuje otevřenou nebo uzavřenou cestu, ze které je odvozena uzavřená hranice. Možnosti Trasa a Šířka definují směr a plochu uzavřené hranice, která má být šrafována nebo vyplněna.
• Obdélník. Definuje obdélníkovou hranici pomocí stejných možností jako příkaz OBDÉLNÍK.
• Kružnice. Definuje kruhovou hranici pomocí stejných možností jako příkaz KRUŽNICE.
• Trasa. Definuje trasu uzavřené hranice k nakreslené cestě. Trasu je možné nastavit od středu, uvnitř nebo vně cesty. (Tato možnost je dostupná pouze v případě, že je aktivní režim Cesta.)
• Šířka. Definuje šířku uzavřené hranice od nakreslené cesty. (Tato možnost je dostupná pouze v případě, že je aktivní režim Cesta.)

Zpět

Odebere poslední šrafovací vzor, který byl vložen aktuálně aktivním příkazem ŠRAFY.

Nastavení

Otevře dialog Šrafování a gradient, kde je možné změnit nastavení.
