Práce se styly barev mračna bodů a barevnými schématy

Výběr stylů barev pro mračna bodů a přiřazení barevných schémat

Vyberte styly barev

1. Vyberte mračno bodů.
2. Klikněte na kontextovou kartu Mračno bodů > panel Vizualizace > rozevírací nabídku Styly barev a vyberte možnost stylizace.
   Hledat
   • Barvy snímku. Tato možnost zobrazí body ve skutečných barvách, které byly původně zachyceny během procesu snímání kamerou, která je zabudovaná ve skeneru.
   • Barva objektu. Tento styl přiřadí vlastnost barvy objektu mračna bodů ke všem bodům v tomto mračně.
   • Normální. Tato možnost přiřadí k bodům barvy podle směru normály bodů.
   • Intenzita. Tato možnost přiřadí k bodům barvy na podle jejich hodnoty intenzity návratu laserového impulzu.
   • Výška. Tento styl přiřadí k bodům barvy podle jejich hodnot Z.
   • Klasifikace. Tato možnost vybarví jednotlivé body podle jejich klasifikace.

Poznámka: U intenzity, výšky a klasifikace je styl založený na barevných schématech přiřazených v dialogu Mapa barev mračna bodů (příkaz BARVYMRAČNABODŮ). Pokud požadovaná data v mračnu bodů neexistují, bude tato možnost zobrazena v rozevírací nabídce stylů šedě.

Přiřazení barevného schématu

1. Vyberte mračno bodů.
2. Klikněte na kontextovou kartu Mračno bodů > panel Vizualizace > rozevírací seznam Barevné schéma a vyberte barevné schéma.
   Hledat
   Poznámka: Aby bylo možné barevné schéma změnit, musí být styly barev pro vybrané mračno bodů nastaveny na hodnotu Intenzita, Výška nebo Klasifikace.

Úpravy barevného schématu

U jednotlivých stylů podle intenzity a výšky lze upravit barevný pruh nebo mapu přechodů pro určité barevné schéma a změnit minimální či maximální hodnotu rozsahu, na který se šablona barev použije. V případě stylu podle klasifikace lze ke každé kategorii klasifikace přiřadit barvu, která se má zobrazovat.

Úpravy barevného schématu pro styly podle intenzity a výšky

1. Vyberte mračno bodů.
2. Klikněte na kontextovou kartu Mračno bodů > panel Vizualizace > Mapování barev. Hledat

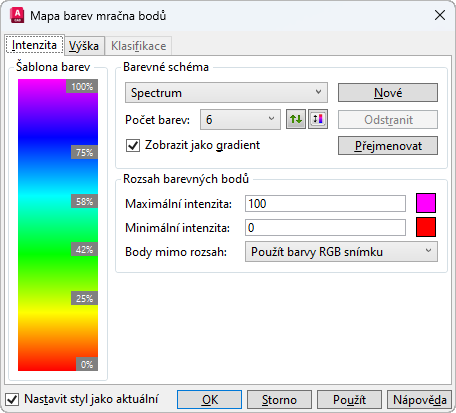

3. V dialogu Mapa barev mračna bodů klikněte na kartu Intenzita nebo Výška.

4. Podle potřeby upravte nastavení barevného schématu, jednotlivé barvy v šabloně barev a rozsah bodů.
5. Klikněte na tlačítko OK.

Úpravy barevného schématu pro styl podle klasifikace

1. Vyberte mračno bodů.
2. Klikněte na kontextovou kartu Mračno bodů > panel Vizualizace > Mapování barev. Hledat

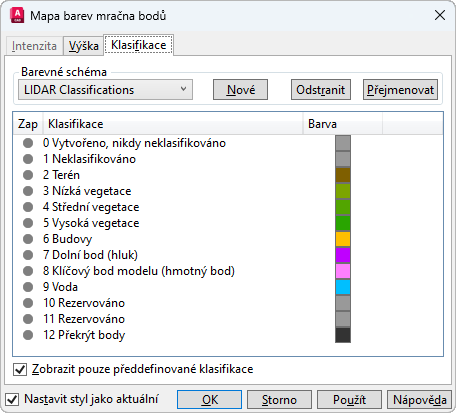

3. V dialogu Mapa barev mračna bodů klikněte na kartu Klasifikace.

4. Zobrazení bodů v mračně bodů, které odpovídají jednotlivým klasifikacím, určíte tak, že kliknutím na ikonu Zapnuto/Vypnuto zapnete nebo vypnete zobrazení.
5. Chcete-li změnit barvu přiřazenou k určité klasifikaci, klikněte na příslušný vzorek barvy a vyberte novou barvu.
6. Klikněte na tlačítko OK.
