Práce s přírubami v plechu

Příruba může být podél hrany nebo smyčky, nebo shodná s existující plochou.

Co je nového: 2021, 2025

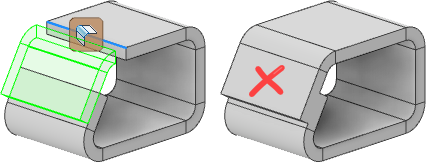

Tip: V některých případech se příruba může sloučit s existující plochou.

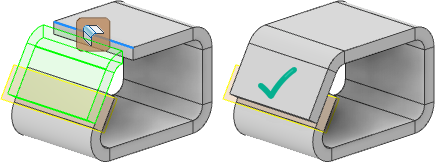

Pokud se plochy sloučí, zkuste přírubu definovat pomocí roviny odsazení.

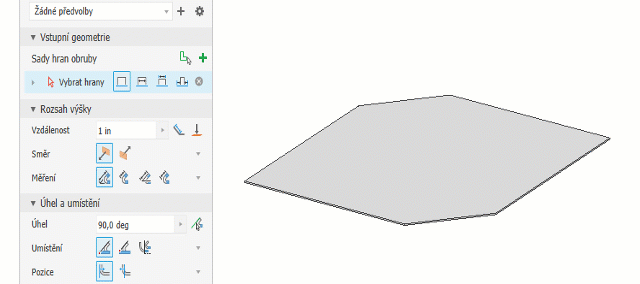

Vytvoření příruby podél hrany nebo smyčky hrany

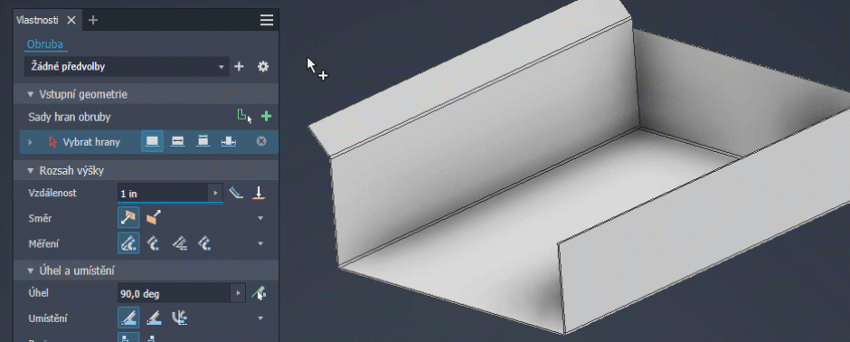

K existující ploše plechu můžete přidat plochu plechu a ohyb připojený pod zadaným úhlem. Při vytváření příruby se zobrazí náhled příruby podél vybrané hrany s použitím výchozích parametrů, naposledy použitých hodnot nebo předvolby.

Tip:

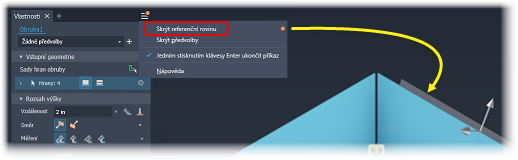

• Pokud během procesu vytváření příruby nechcete vidět přechodovou referenční rovinu, můžete změnit předvolbu zobrazení. Klikněte na nabídku Pokročilá nastavení panelu vlastností (vpravo nahoře) a vyberte možnost Skrýt referenční rovinu.

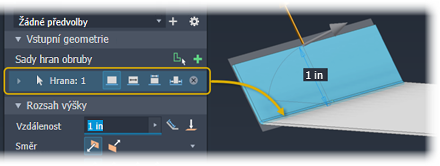

• Přesunutím kurzoru nad libovolné vstupní pole zobrazíte parametr a jeho hodnotu.

1. Na pásu karet klikněte na kartu Plech panel Vytvořit Příruba .
2. (Volitelné) Použijte předvolbu, kterou jste vytvořili na základě předchozího prvku příruby.
3. Ve skupině Vstupní geometrie v sadách hran příruby proveďte jeden z následujících úkonů:

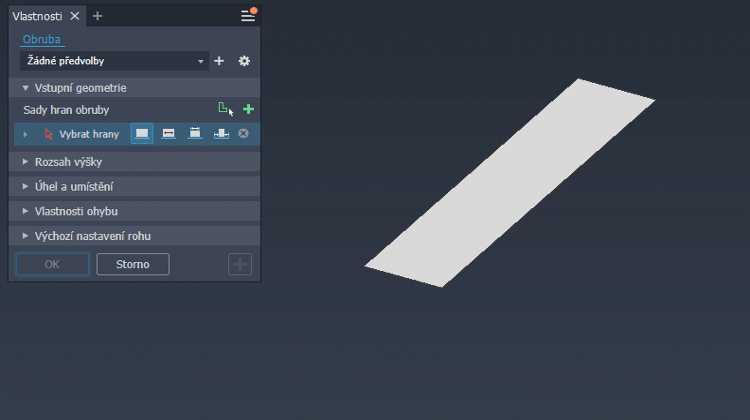

   • Ve výchozím nastavení je aktivní režim výběru hran. Vyberte jednu nebo více hran, na kterých chcete vytvořit příruby.

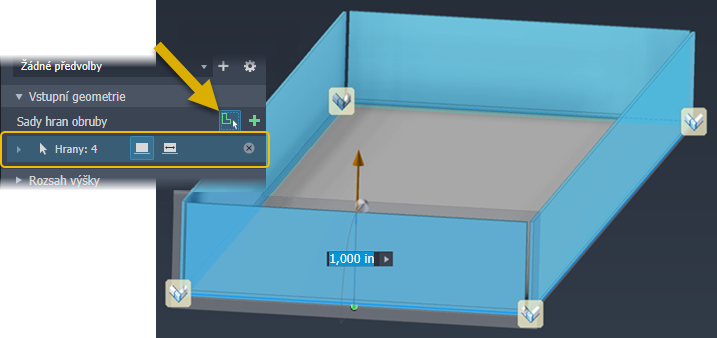

   • Chcete-li vytvořit více přírub kolem smyčky hrany, klikněte na možnost Režim výběru smyčky hran a poté vyberte smyčku.

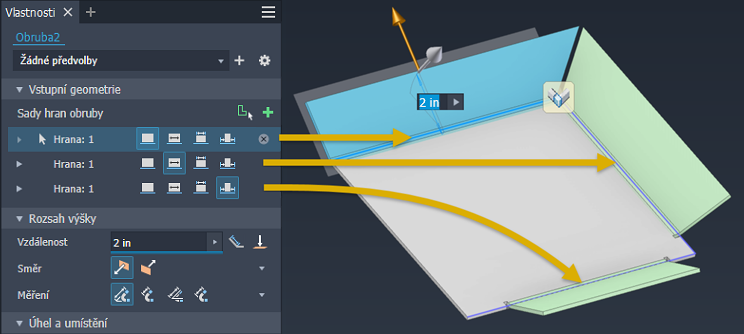

   • Sady hran se skládají z jedné nebo více hran. Každá sada hran v prvku má parametry jednotlivých hran a parametry prvku (jedná se o výšku, úhel a šířku). U sad hran smyčky používají všechny hrany stejné parametry hran.

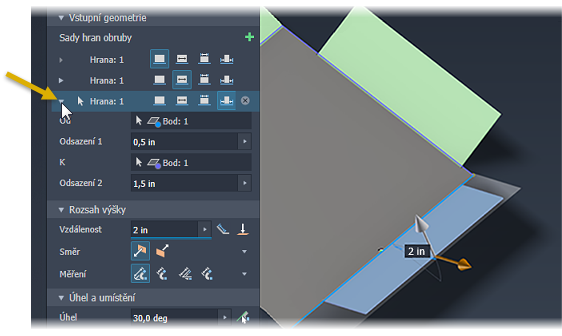

     1. Rozbalením sady a hran, které sadu tvoří, získáte přístup k jejich parametrům.

     2. Vyberte možnost hrany, kterou chcete použít. Na výběr máte z možností Hrana, Šířka, Mezi a Odsazení. Poté rozbalením řádku hrany zobrazte parametry k úpravě.

        Poznámka: Při změně možnosti hrany příruby se zobrazí další vstupní ovládací prvky typu, které umožňují lepší kontrolu výstupu příruby.



     3. Pomocí manipulátorů prvků implicitně upravte úhel a výšku příruby. Kliknutím na manipulátor zobrazíte vstupní pole kreslicí plochy, které můžete použít k explicitnímu určení hodnoty, případně můžete zadat hodnoty na panelu vlastností.

4. Ve skupině Rozsah výšky můžete provést následující akce:
   • Klikněte do pole Vzdálenost a zadejte hodnotu.

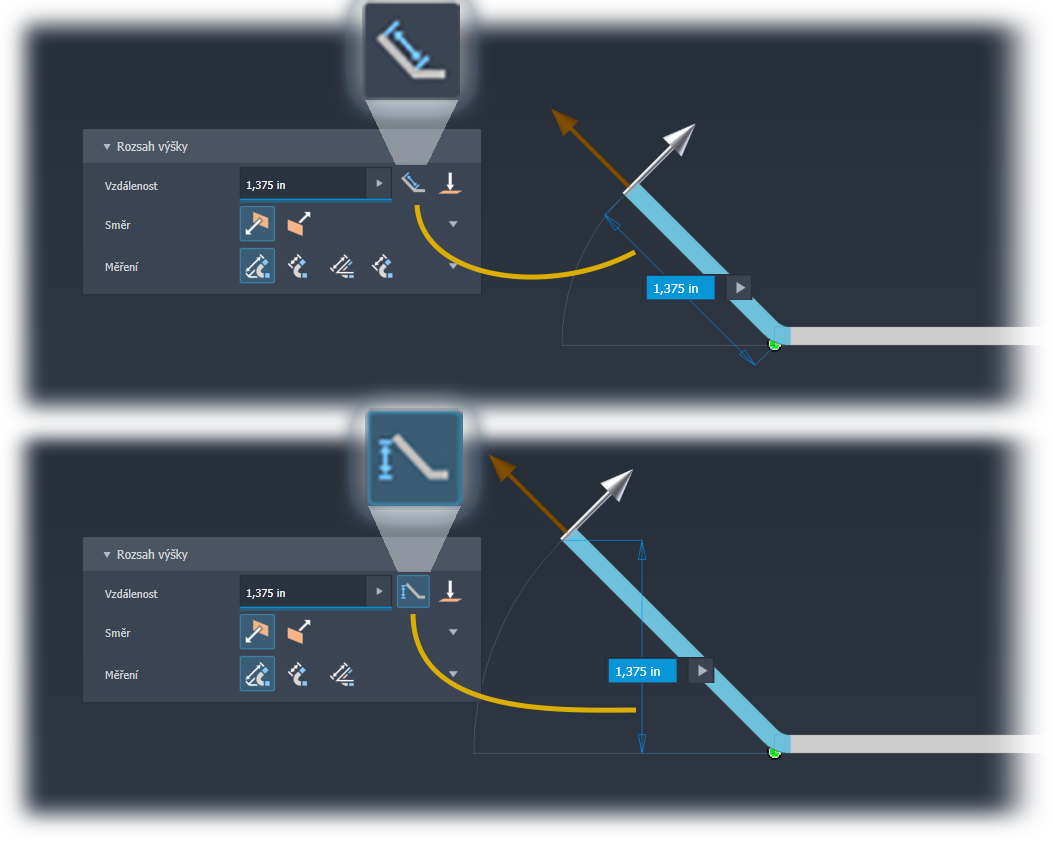

   • Vyberte možnost Zarovnáno (výchozí) nebo Ortogonální, aby se vzdálenost použila u směru hrany.

   • Vyberte možnost Do a určete vrchol (bod), který definuje výšku příruby.

   • V části Směr vyberte stranu plochy plechu, na které se příruba nachází.
   • V části Měření vyberte metodu měření. Vyberte průsečík dvou vnějších ploch, průsečík dvou vnitřních ploch, vybranou hranu nebo tečnou rovinu.
5. Ve skupině Úhel a umístění určete následující možnosti:
   • Zadejte hodnotu úhlu. Do tohoto pole lze zadat číselné hodnoty, vzorce, parametry nebo naměřené hodnoty.

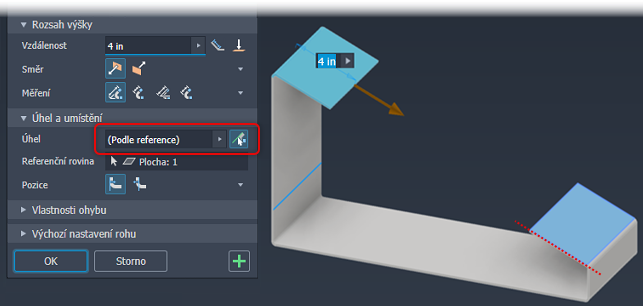

   • Nastavte možnost Úhel příruby na hodnotu Podle reference a výběrem plochy vytvořte koplanární přírubu. Délka přilehlé příruby se upraví tak, aby byla umožněna koplanární podmínka.

   • Pokud nechcete, aby se vnější plocha ohybu zarovnala podle vybrané hrany, zadejte polohu ohybu vůči vybrané hraně.
6. Ve skupině Vlastnosti ohybu určete poloměr ohybu, pravidlo rozvinu, tvar výštipu a přechod ohybu, které chcete použít. Některé parametry lze upravit pomocí explicitních hodnot nebo rovnic, případně můžete přijmout výchozí nastavení.

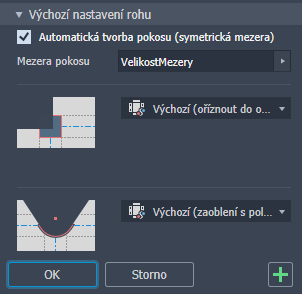

7. Ve skupině Výchozí nastavení rohu nastavte možnosti Automatická tvorba pokosu, Tvar rohu a Rohový výštip. Vyberte možnosti rohu v odpovídajícím seznamu.

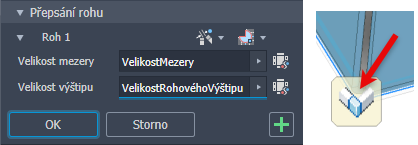

8. Na kreslicí ploše můžete u přírub s více hranami určit jednotlivé parametry rohu pomocí přepsání rohu. Kliknutím na symbol rohu vyplňte roh na panelu vlastností. Poté upravte nastavení rohu pro výštip, tvar, velikost mezery a velikost výštipu tak, aby vyhovovaly vašim požadavkům.


   Chcete-li povolit pole velikosti výštipu a mezery, klikněte na ikonu Výchozí vedle pole.

9. Chcete-li přidat další příruby, klikněte na tlačítko Použít. Pokud jste hotovi, klikněte na tlačítko OK.

Vytvoření příruby zarovnané s plochou nebo rovinou

K existující ploše plechu můžete přidat plochu plechu a ohyb připojený pod úhlem odpovídajícím vašemu výběru. Při vytváření příruby se zobrazí náhled příruby podél vybrané hrany s použitím výchozích parametrů.

Původní plocha je prodloužena nebo oříznuta tak, aby přírubu bylo možné připojit k referenční rovině.

1. Na pásu karet klikněte na kartu Plech panel Vytvořit Příruba .
2. Ve výchozím nastavení je aktivní režim výběru hran. Vyberte hranu.
3. V rozevíracím seznamu Rozsah výšky proveďte jeden z následujících úkonů:
   • Vyberte možnost Vzdálenost a v rozevíracím seznamu pod ní zadejte hodnotu.
   • Vyberte možnost Do a určete geometrii, která bude definovat výšku příruby.
   • Upravte nastavení směru a měření tak, aby splňovala vaše požadavky.
   • Chcete-li změnit stranu plochy plechu, na které je příruba vytvářena, klikněte na možnost Obráceno.
4. V části Úhel a umístění určete pro možnost Úhel následující:

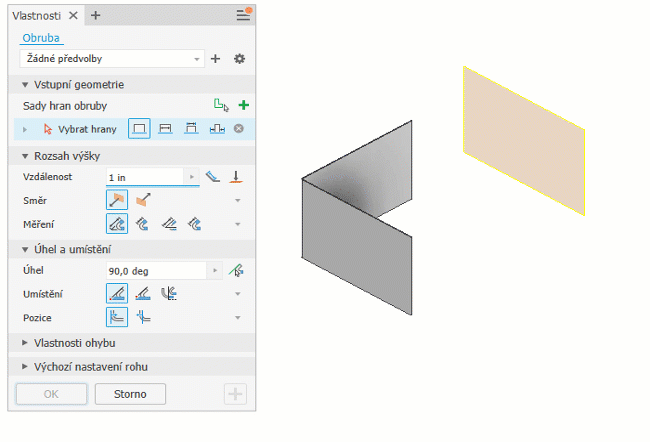

   • Chcete-li, aby úhel příruby odpovídal úhlu vybrané rovinné plochy, rovinného povrchu, roviny počátku nebo pracovní roviny, nastavte možnost Úhel příruby na hodnotu Podle reference .
   • Vyberte referenční plochu nebo rovinu.
   • Nastavte možnost Poloha ohybu na hodnotu Uvnitř referenční roviny, nebo Vně referenční roviny.
   • Zadejte poloměr ohybu nebo potvrďte výchozí parametr poloměru ohybu.
   • Pokud se nejedná o průsečík dvou vnějších ploch, vyberte základnu, od které se odměřuje výška.
5. Chcete-li pokračovat v přidávání přírub, klikněte na tlačítko Použít. Chcete-li ukončit vytváření přírub, klikněte na tlačítko OK.

Vytváření symetrických přírub pomocí zrcadlení

Jednou z metod vytváření identických symetrických přírub je použití příkazu Zrcadlit.

1. Začněte vytvořením symetrické plochy u rovin počátku nebo pracovních rovin.

2. Vytvořte příruby a další prvky, které chcete zrcadlit.

3. Spusťte příkaz Zrcadlení. Vyberte všechny prvky, které chcete zrcadlit. Poté vyberte rovinu zrcadlení a kliknutím na tlačítko OK dokončete operaci.

4. Vytvořte další sadu přírub a dalších prvků, které chcete zrcadlit.

5. Spusťte příkaz Zrcadlení. Vyberte všechny prvky, které chcete zrcadlit. Poté vyberte rovinu zrcadlení a kliknutím na tlačítko OK dokončete operaci.

Po dokončení vypněte viditelnost rovin zrcadlení.

Další informace viz:

Panel vlastností příruby – reference (rozpracováno)
