Příruby v plechu

Prvek příruby sestává z plochy a ohybu, které jsou připojeny k existující rovině podél rovné hrany.

Chcete-li přidat prvek příruby, vyberte jednu nebo více hran a určete velikost a umístění přidávaného materiálu.

Rohy, které vzniknou během vytváření prvků přírub a profilových ohybů, zobrazují výchozí tvar rohového výštipu, když je model zobrazen jako rozvin. Výchozí nastavení stylu plechu lze přepsat pomocí položky Možnosti rozvinu a karet Ohyb a Roh. Při výběru hran příruby s více hranami se zobrazí symboly úprav podél ohybů a na místech, kde vytvořené ohyby sdílí rohy. V určitých případech může možnost automatického vytvoření pokosu při vytváření příruby s více hranami automaticky oříznout materiál, který koliduje podél konců jednotlivých přírub.

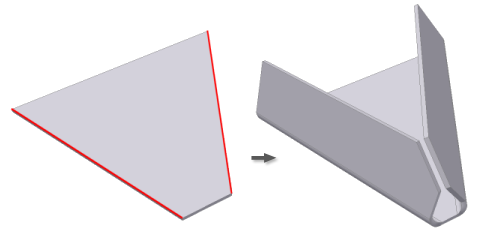

Ne všechny rohy mohou poskytovat možnost úprav symbolů. Například na následujícím obrázku po vytvoření příruby na horních hranách není k dispozici žádný symbol úprav a vnější poloměr přidané příruby je na opačné straně vnějšího poloměru ohybu mezi dvěma vybranými hranami.

Pokud však vytvoříte přírubu v opačném směru jako na následujícím obrázku tři ohyby se budou sbíhat a jejich vnější poloměry příruby budou na stejné straně jako vnější poloměr ohybu mezi vybranými hranami. Tento stav umožňuje při vytváření a následných úpravách nabídnout symbol úprav.

Příruby a více hran

U přírub, které sdílejí společný roh, je automaticky zobrazen celý nebo částečný pokos.

Pokosy přírub se vytváří v případě, kdy jsou vybrané hrany koplanární a nejsou rovnoběžné.

• Pokud jsou rozsahy přírub dostatečně blízko (v závislosti na mezeře pokosu), bude vytvořen úplný roh.
• Pokud se příruby protínají, bude vytvořen částečný pokos.

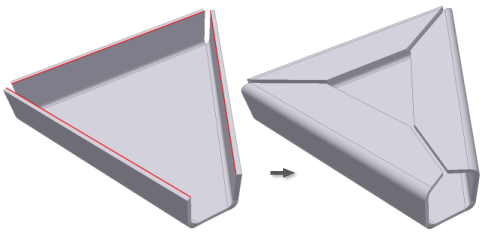

• Pokud se hrany dotýkají v běžném ohybu tak, že všechny tři ohyby jsou obráceny dovnitř, bude vytvořen ohyb se třemi rohy.

  Příruby, které nejsou koplanární, také využívají automatické vytvoření pokosu.

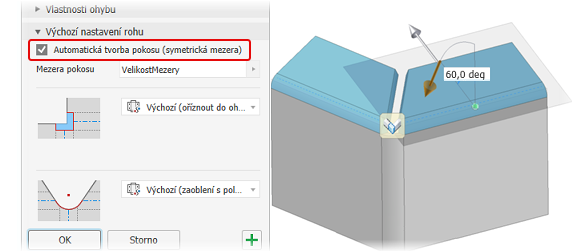

Pokud se náhled přilehlých přírub nezobrazí s rohy pokosu, ověřte, zda je na panelu vlastností Příruba v části Výchozí nastavení rohu vybrána možnost Automatická tvorba pokosu.

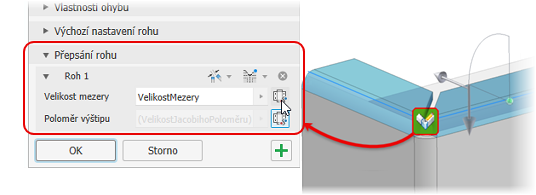

Kliknutím na symbol rohu zobrazíte na panelu vlastností skupinu Přepsání rohu. Kliknutím na tlačítko Použít výchozí hodnoty zapnete nebo vypnete použití výchozích nastavení rohu.

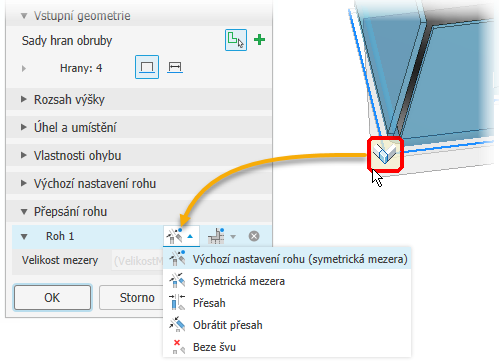

Kliknutím na tlačítka Mezera nebo Výchozí nastavení rohu zobrazíte různé možnosti.
