Práce s plochami plechu

Nástroj Plocha slouží k vytvoření plochy z načrtnutého profilu. (Jako profil můžete použít sdílený náčrt.)

Co je nového: 2019, 2025

Tvar je řízen tvarem náčrtu a jakýmikoliv ohyby nebo švy mezi novou plochou plechu a existující plochou plechu. V případě potřeby můžete použít sdílený náčrt jako profil pro plochu.

Při vytváření plochy plechu lze také přepsat výchozí styly plechu na panelu vlastností Plocha. Tato nastavení obsahují údaje o způsobu rozvinutí a nastavení tvaru ohybu mezi plochami.

Vytvoření plochy plechu

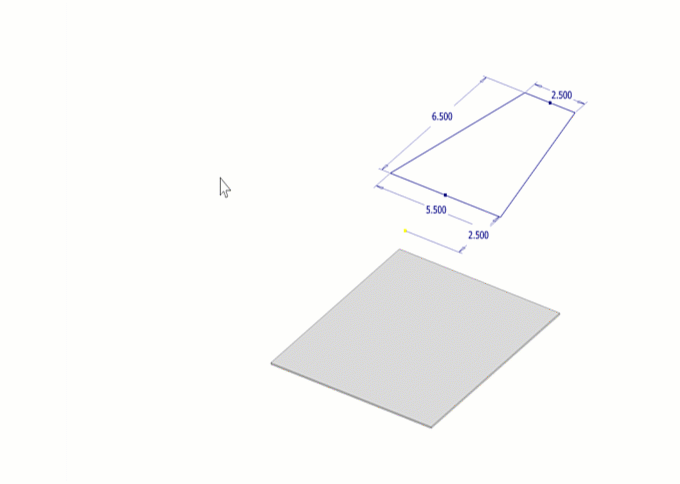

Přidá k profilu náčrtu tloušťku za účelem vytvoření plochy plechu. Následující obrázek znázorňuje vytvoření základního prvku a samostatné plochy plechu.

První prvek, který vytvoříte, je základní prvek. Jestliže je jedna úsečka v profilu totožná s existující hranou plechu, automaticky se vytvoří ohyb u následujících ploch plechu.

Poznámka: K základnímu prvku se vztahují specifické možnosti. Následné prvky plochy mají další možnosti ohybu a hrany, které pro základní prvek nejsou k dispozici.

1. Načrtněte profil znázorňující tvar plochy plechu, kterou chcete vytvořit.
2. Na pásu karet klikněte na kartu Plech panel Vytvořit Plocha . Při spuštění příkazu se automaticky aktivuje výběr vstupní geometrie.
3. Vstupní geometrie
   • Pokud je k dispozici pouze jeden uzavřený profil, vybere se automaticky.
   • Pokud existuje více uzavřených profilů, vyberte profil pro plochu plechu.
4. Chování určuje, kde se geometrie tělesa vytvoří vzhledem k náčrtové rovině. Šipka na ploše označuje vybraný směr.
   • Výchozí: Směr tloušťky plochy je nastaven softwarem.
   • Obrácené: Přesměruje tloušťku materiálu na opačnou stranu vybraného profilu.
   • Symetrické: Odsadí tloušťku materiálu rovnoměrně na obě strany vybraného profilu.
5. Výstup
   • Boolean: Zobrazí se, pokud v modelu existuje jiné těleso.
     • Sjednocení: Nová plocha se stane součástí vybraného tělesa.
     • Nové těleso: Vytvoří nové těleso oddělené od ostatních těles.
   • Tělesa: Pokud existuje více plechových těles, zobrazí se selektor, který umožňuje výběr požadovaného tělesa.
   • Název tělesa: Určuje název tělesa, které se vytvoří. Přijměte výchozí název, nebo zadejte vlastní.
   • Pravidlo plechu: Vyberte pravidlo plechu, které chcete použít, nebo přijměte výchozí.
6. Proveďte libovolný z následujících kroků:
   • Kliknutím na tlačítko OK vytvoříte plochu a zavřete okno.
   • Chcete-li vytvářet další plochy plechu, klikněte na tlačítko Použít .

Přidání ploch k existujícím tělesům

Na panelu vlastností plechu se při přidávání prvků plochy k existujícím prvkům plechu zobrazují další parametry. Při použití příkazu Plocha budou ve výchozím nastavení vytvořeny jednoduché ohyby.

1. Načrtněte profil znázorňující tvar plochy plechu, kterou chcete vytvořit.
2. Na pásu karet klikněte na kartu Plech panel Vytvořit Plocha . Při spuštění příkazu se automaticky aktivuje výběr vstupní geometrie.
3. Vstupní geometrie
   • Pokud je k dispozici pouze jeden uzavřený profil, vybere se automaticky.
   • Pokud existuje více uzavřených profilů, vyberte profil pro plochu plechu.
4. Chování určuje, kde se geometrie tělesa vytvoří vzhledem k náčrtové rovině.
   • Výchozí: Směr tloušťky plochy je nastaven softwarem.
   • Obrácené: Přesměruje tloušťku materiálu na opačnou stranu vybraného profilu.
   • Symetrické: Odsadí tloušťku materiálu rovnoměrně na obě strany vybraného profilu.
5. Výstup
   • Boolean: Sjednocení. Nová plocha se stane součástí vybraného tělesa.
   • Tělesa: Pokud existuje více plechových těles, zobrazí se selektor, který umožňuje výběr požadovaného tělesa.
   • Hrany ohybu: Vyberte rovnoběžnou hranu tělesa, ke které se má nová plocha připojit. Pokud není profil totožný s existující hranou nebo je jedna či více čar v profilu shodná s existující plochou, vyberte hranu.
   • Prodloužení plochy: Zobrazí se, když profil plochy a těleso netvoří totožnou hranu. Dostupné možnosti
     • Shodný tvar: Podle potřeby prodlouží tvar existujících/nových ploch podél bočních hran tak, aby byly splněny vybrané možnosti.
     • Jednotné: Prodlouží tvar nové plochy tak, aby byly splněny vybrané možnosti.
   • Dvojitý ohyb: Zobrazí se, když jsou plochy plechu rovnoběžné, ale ne koplanární. Klikněte na hranu na existující ploše, kde se ohyb připojuje. Pak určete metodu vytvoření dvojitého ohybu mezi plochami plechu. Dostupné možnosti
     • Pevné hrany
     • Plný poloměr
     • 45 stupňů
     • 90 stupňů
   • Obrátit pevné hrany: Kliknutím na toto tlačítko můžete oříznout nebo prodloužit vybranou hranu, přičemž je odpovídající hrana upevněna. Pokud možnost není vybrána, pořadí se obrátí.

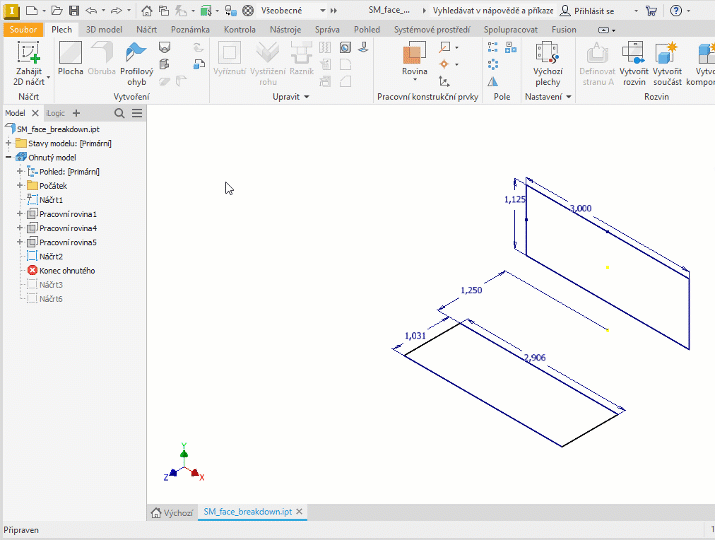

   Následující obrázek znázorňuje různé možnosti výstupu.


6. Vlastnosti ohybu

   Spustí se s přednastavenými výchozími hodnotami. Můžete použít vámi vytvořená pravidla nebo zadat hodnotu, která pravidlo přepíše.

   • Poloměr ohybu: Proveďte jeden z následujících úkonů:
     • Potvrďte výchozí poloměr ohybu zadaný v aktivním stylu plechu.
     • Zadejte hodnotu nebo kliknutím na rozevírací seznam vyberte položku Měřit, Zobrazit kóty nebo Výpis parametrů a zadejte jinou hodnotu.
   • Pravidlo rozvinu: Určuje pravidlo rozvinu, které se použije u ohybů.
   • Tvar výštipu: Určuje tvar ohybového výštipu, který se použije. Dostupné možnosti
     • Výchozí (přímý)
     • Slza
     • Zaoblený
     • Přímý
     Výchozí hodnoty tvaru výštipu se zobrazují na základě vybraného tvaru výštipu. Výchozí hodnoty pocházejí z pravidla plechu, ale můžete je přepsat. Pole pravidla jsou:

     • Šířka ohybového výštipu
     • Hloubka ohybového výštipu
     • Minimální zbytek
   • Přechod ohybu: Určuje podmínku geometrie ohybu k zobrazení v rozvinu. Dostupné možnosti
     • Výchozí (žádná)
     • Žádná
     • Průsečík
     • Přímá čára
     • Oblouk
     • Oříznout do ohybu
7. Proveďte libovolný z následujících kroků:
   • Kliknutím na tlačítko OK vytvoříte plochu a zavřete okno.
   • Chcete-li vytvářet další plochy plechu, klikněte na tlačítko Použít .
