dialog Nastavení svazku

Slouží k nastavení výchozí konfigurace pro vytváření segmentů, drátů, kabelů, plochých kabelů a podélných spojů ve výkresech sestavy svazku a formovací desky a k vyhledání souboru knihovny drátů.

Přístup:

Aktivujte sestavu svazku, klikněte pravým tlačítkem myši na svazek a zvolte Nastavení svazku z kontextové nabídky.

Karta Obecné

Upravit délku zaokrouhlením nahoru	Slouží k nastavení přírůstku zaokrouhlení nahoru, který bude použit pro upravené délky drátů, kabelů, plochých kabelů a segmentů. Tyto hodnoty se liší podle aktuálních jednotek a desetinné přesnosti sestavy svazku. Klikněte na šipku a vyberte hodnotu ze seznamu. Použít zaokrouhlení nahoru na jednotlivé segmenty a délky neizolovaných drátů určuje upravenou délku trasovaného drátu a způsob stanovení rozměrů entit svazku. Zapnutím tohoto nastavení umožníte opravu nesrovnalostí mezi upravenými hodnotami délek drátů formovací desky a sestavy svazků a určování způsobu stanovení rozměrů entit svazku. Je-li toto políčko zaškrtnuto, délky drátů, kabelů a segmentů se budou zaokrouhlovat. Použití tohoto nastavení je jediný způsob zaokrouhlení délky segmentů. Poznámka: Po každé změně měrných jednotek sestavy svazku je hodnota zaokrouhlení nahoru nastavena na nulu.
Odložit aktualizace	Sestavy svazků se automaticky aktualizují, jakmile je provedena změna v mateřské sestavě. Pokud například přetáhnete konektor sestavy v grafickém okně, sestava svazku bude aktualizována tak, aby odpovídala novému rozvržení. Jestliže se sestavy zvětšují, rostou nároky aktualizace na výpočetní čas. Chcete-li zkrátit dobu výpočtu, můžete u určených sestav svazků odložit automatické aktualizace. Můžete se také rozhodnout, že odložíte pouze aktualizace, které ovlivňují výpočty délky drátu pro rozpisku. Všechny aktualizace pro tento svazek. Tuto možnost vyberte, chcete-li odložit veškeré automatické aktualizace aktuální sestavy svazku. Všechny objekty ve svazku označené ikonou Aktualizovat odložené zůstanou statické, dokud nezrušíte zaškrtnutí políčka. Aktualizace délky v rozpisce pro tento svazek. Výběrem této možnosti odložíte u aktuální sestavy svazku automatické aktualizace délek v rozpisce. Dokud nezrušíte zaškrtnutí políčka, budou mít délky v rozpisce nulovou hodnotu. Vyberete-li možnost Všechny aktualizace, bude tato možnost nedostupná. Jiný svazek... Tuto možnost vyberte, chcete-li získat přístup k režimům odložených aktualizací u jiných svazků. Otevře dialog Odložení aktualizace jiných svazků. Poznámka: Sestavy svazků, u nichž byly odloženy aktualizace délek, jsou v prohlížeči označeny ikonou Aktualizovat odložené . V rozpisce budou pro položky v sestavě svazku zobrazeny nulové délky, dokud nebude vypnuta možnost odložení aktualizací délky.
Kontrola aktivního poloměru ohybu	Automaticky zkontroluje všechny segmenty a trasované dráty, netrasované dráty a kabelové dráty s body drátu pro určité operace. Aktivní kontrola se provádí při trasování nebo vyjímání drátů nebo kabelů z tras, po změnách segmentu, drátu nebo kabelového drátu, nebo při tvorbě segmentů (pokud je nastaven násobitel).
Použít plochy pro všechny segmenty a dráty	Vytvoří dráty a segmenty jako povrchy a nikoliv jako tělesa a změní všechny existující dráty a segmenty z těles na povrchy. Používání povrchů u modelů zajišťuje rychlejší zpracování při vytváření a upravování. Používání těles nabízí realističtější vizuální zobrazení daného segmentu.

Karta Dráty/Kabely

Nastavuje parametry, které určují tvorbu drátů a kabelů. Dráty a kabely vytvořené pomocí přirozeného zakřivení se zobrazí s mnohem přirozenějším tvarem zakřivení v místech, kde se přibližují ke svorkám konektoru. Použití tohoto přirozeného zakřivení činí délku plochých kabelů mnohem realističtější. Dráty a kabely vytvořené bez tečnosti se zobrazí jako přímé čáry vedoucí z bodu do bodu.

Upravená délka	Nastavuje, zda upravit délku drátu nebo kabelu podle množství drátu použitého za bodem, ve kterém drát vstupuje do konektoru. Vypočítat pomocí vložené délky na: slouží k určení položek, které mají být použity pro výpočet. Pokud není zaškrtnuto žádné políčko, vložená délka se nebude upravovat ani tehdy, bude-li u součásti, kolíku nebo podélného spoje existovat vlastnost vložené délky. Vlastnost Vložená délka a Vložená délka 2 se ke svorce, součásti nebo podélnému spoji přidá, když aktivujete jednu nebo obě tyto možnosti zaškrtnutím příslušného políčka.
Výchozí zobrazení	Slouží k nastavení vlastností zobrazení při vytváření všech drátů a kabelů. Možnost Osa nastaví osové zobrazení, což znamená, že budou viditelné pouze náčrty. Možnost Vystínovaně nastaví vystínované zobrazení, což znamená, že budou viditelná pouze tažení. Možnost Vzhled z ohebné trubky určuje, zda se budou dráty a kabely zobrazovat pomocí vzhledu drátu, kabelu nebo vzhledu ohebné trubky.

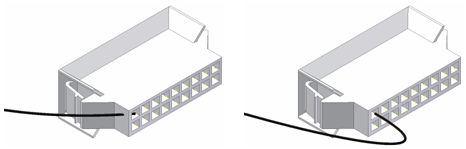

Přirozené zakřivení	Možnost Bez přirozeného zakřivení slouží k vytváření drátů a kabelů, které nejsou tečné ve směru ven přiřazenému k přidruženému konektoru. Dráty a kabely vytvořené bez tečnosti se zobrazí jako přímé čáry vedoucí z bodu do bodu. Možnost S přirozeným zakřivením slouží k vytváření drátů a kabelů, které jsou tečné ve směru ven přiřazenému k přidruženému konektoru. Dráty a kabely vytvořené s tečností se zobrazí v přirozenějším tvaru než křivky, když se dráty a kabely přibližují ke svorkám vodičů. Použití tohoto přirozeného zakřivení činí délku plochých kabelů mnohem realističtější.
Celkový průvěs	Nastaví další délku, která má být přičtena k drátům a kabelům v sestavě svazku. Tato hodnota je představována procentem existující délky drátů v rozsahu od 0 do 100.
	Zdědit body segmentu při odstranění segmentu určuje, zda body z odstraněného segmentu zůstanou na drátech nebo drátech kabelu, které v něm byly trasovány, a tím těmto drátům nebo drátům kabelu ponechá tvar segmentu i po jeho odstranění.

Karta Podélné spoje

Odsazení

Nastavuje vzdálenost, o kterou budou odsazeny pracovní body podélného spoje od vybraného čela při úpravách.

Karta Segmenty

Nastavuje parametry, které určují tvorbu segmentů.

Průměr	Nastavuje nebo zobrazuje předvolený průměr segmentu. Je-li nastaven pevný průměr, použije se průměr předvolený před trasováním drátů pomocí segmentu. Spočítat velikost z drátů nastaví průměr tak, aby byl automaticky aktualizován podle trasovaných drátů.
Zobrazení	Nastavuje zobrazení u nově vytvářených segmentů. Jedná se o počáteční nebo výchozí nastavení použité při vytváření segmentu. Nastaví zobrazení formou osy, což znamená, že budou viditelné pouze náčrty. Nastaví vystínované zobrazení, což znamená, že budou viditelná pouze tažení.
Odsazení	Nastavuje vzdálenost pro odsazení pracovních bodů segmentu ze zvolené plochy při tvorbě a úpravách segmentu.
Poloměr ohybu	x průměr slouží k zobrazení nebo nastavení výchozího násobitele poloměru ohybu, který bude použit pouze při vytváření segmentů. Tento násobitel průměru segmentu určuje minimální poloměr ohybu pro svazek drátů. Spočítat z drátů – u vypočteného průměru bude použit násobitel poloměru ohybu.
Vzhled	Nastaví nebo zobrazí předvolený vzhled zobrazení segmentu u nových segmentů. Toto nastavení nemá vliv na existující segmenty. Možnost Z ohebné trubky určuje, zda budou segmenty zobrazeny pomocí vzhledu segmentu nebo ohebné trubky.

Karta Plochý kabel

Nastavuje parametry, které určují tvorbu plochých kabelů.

Upravená délka	Nastavuje, zda upravit délku plochého kabelu podle množství plochého kabelu použitého za bodem, ve kterém kabel vstupuje do konektoru. Vypočítat pomocí vložené délky na: slouží k určení položek, které mají být použity pro výpočet. Pokud není zaškrtnuto žádné políčko, vložená délka se nebude upravovat ani tehdy, bude-li u součásti nebo svorky existovat vlastnost vložené délky. Vlastnost Vložená délka se ke svorce nebo součásti přidá tehdy, když aktivujete jednu nebo obě tyto možnosti.
Výchozí zobrazení	Slouží k nastavení zobrazení při tvorbě všech plochých kabelů. Nastaví zobrazení formou osy, což znamená, že budou viditelné pouze náčrty. Nastaví vystínované zobrazení, což znamená, že budou viditelná pouze tažení.
Odsazení	Nastavuje vzdálenost, o kterou budou odsazeny pracovní body plochého kabelu od vybraného čela.
Celkový průvěs	Nastaví další délku, která má být přičtena k plochým kabelům v sestavě svazku. Tato hodnota je vyjádřena procentem existující délky plochého kabelu v rozsahu od 0 do 100.

Karta Umístění souboru

Knihovna kabelů a svazků	Nastaví umístění souboru knihovny kabelů a svazků, který se má použít pro vybranou sestavu svazku. Ve výchozím nastavení má souboru název Cable&HarnessDefaultLibrary.iwl a jeho umístění je toto: Operační systémy Microsoft Windows 7 a Windows 8: Users\Public\Public Documents\Autodesk\Inventor [verze]\Design Data\Cable & Harness. Chcete-li zadat nový název nebo cestu knihovny, zrušte zaškrtnutí políčka Použít umístění dat návrhu projektu (stylů atd.). V případě nutnosti pomocí příkaz Procházet vyhledejte umístění.
Použít umístění dat návrhu projektu (stylů atd.)	Určuje, zda se má používat výchozí umístění projektu určené v nabídce Soubor Možnosti na kartě Soubor. Aktuální umístění knihovny se zachová pro všechny existující soubory.
Aktualizovat	Aktualizuje soubor knihovny kabelů a svazků, pokud byly provedeny změny, které aktualizaci vyžadují.

Karta Formovací deska

Výchozí zobrazení	Nastaví dráty a segmenty na formovací desce, aby se zobrazily jako tenké čáry nebo ve skutečném průměru pro počáteční tvorbu. Tenká čára Skutečný průměr
Vytržené dráty
Typ	Rozevřít rozloží vytržené dráty rovnoměrně kolem koncového bodu segmentu podle zadaného úhlu. Směr třídění Možnost ve směru hodinových ručiček uspořádá dráty tak, aby se názvy svorek zobrazily vzestupně ve směru hodinových ručiček. Možnost Proti směru hodinových ručiček uspořádá dráty tak, aby se názvy svorek zobrazily vzestupně proti směru hodinových ručiček. Úhel – celkový úhel pro uspořádání všech drátů. Úhel mezi vytrženými dráty je vypočítán podle počtu vytržených drátů a zadaného úhlu.
Typ	Sevřít – vytržené dráty budou složeny na sebe, aby tvořily jednu entitu vystupující z koncového bodu segmentu. Vzhled Možnost Zobrazit jako segment – k zobrazení složených drátů bude použita barva a průměr segmentu a délka nejdelšího drátu. Možnost Zobrazit jako nejdelší drát – k zobrazení složených drátů bude použit vzhled, průměr a délka nejdelšího drátu.
