Můžete nastavit styl mračen bodů na základě barev snímků, barvy objektu, normálního směru, klasifikace, výšky a intenzity.
Výběr stylů barev
- Ve Správci zobrazení klikněte pravým tlačítkem na hladinu mračna bodů, pro kterou chcete vytvořit styl, a vyberte jednu z následujících možností použití stylů:
- Možnost Barvy snímků zobrazí body ve skutečných barvách, které byly původně zachyceny během procesu snímání kamerou, která je zabudovaná ve skeneru.
- Možnost Barva objektu přiřadí vlastnost barvy objektu mračna bodů ke všem bodům v tomto mračně.
- Možnost Normální přiřadí barvy k bodům na základě normálního směru bodů.
- Možnost Výška přiřadí k bodům barvy na základě jejich hodnot Z.
- Možnost Intenzita přiřadí k bodům barvy na základě jejich hodnoty intenzity návratu laserového impulzu.
- Možnost Klasifikace obarví body na základě jejich klasifikace.
Poznámka: Styly pro intenzitu, výšku a klasifikaci jsou založeny na barevných schématech přiřazených v dialogu Mapa barev mračna bodů. Pokud požadovaná data v mračnu bodů neexistují, bude tato možnost zobrazena v rozevíracím seznamu stylů šedě.
Přiřazení barevného schématu
Styly vybarvení podle intenzity, výšky a klasifikace jsou založeny na vámi přiřazeném barevném schématu. Ke každému stylu můžete přiřadit jiné barevné schéma.
- Ve Správci zobrazení klikněte pravým tlačítkem na hladinu mračna bodů, pro kterou chcete vytvořit styl, a klikněte na možnost Nastavit styl. V dialogu Mapa barev mračna bodů přejděte na kartu Intenzita, Výška nebo Klasifikace a v rozevíracím seznamu vyberte barevné schéma.
Úpravy barevného schématu
U jednotlivých stylů podle intenzity a výšky lze upravit barevný pruh nebo mapu přechodů pro určité barevné schéma a změnit minimální či maximální hodnotu rozsahu, na který se šablona barev použije. V případě stylu podle klasifikace lze ke každé kategorii klasifikace přiřadit barvu, která se má zobrazovat.
Úpravy barevného schématu pro styly podle intenzity a výšky
- Ve Správci zobrazení klikněte pravým tlačítkem na hladinu mračna bodů, pro kterou chcete vytvořit styl, a klikněte na možnost Nastavit styl.
- V dialogu Mapa barev mračna bodů klikněte na kartu Intenzita nebo Výška.
Úpravy barevného schématu pro styl podle klasifikace
- Ve Správci zobrazení klikněte pravým tlačítkem na hladinu mračna bodů, pro kterou chcete vytvořit styl, a klikněte na možnost Nastavit styl.

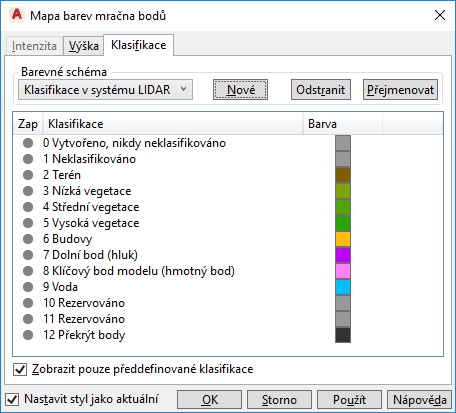

- V dialogu Mapa barev mračna bodů klikněte na kartu Klasifikace.
- Chcete-li určit zobrazení bodů mračna bodů pro jednotlivé klasifikace, klikněte na ikonu pro zapnutí/vypnutí, pomocí které můžete zobrazení zapnout nebo vypnout.
- Chcete-li změnit barvu přiřazenou k určité klasifikaci, klikněte na příslušný barevný čtvereček a vyberte novou barvu.
