Při přidávání geometrie k rodině komponent je potřeba vytvořit vazbu geometrie k dříve vytvořené parametrické konstrukci.
Chcete-li dosáhnout nejlepších výsledků, náčrty geometrie musí být zavazbené k referenčním rovinám řídícím parametrické vztahy.
Zavazbení náčrtu části geometrie během vytváření

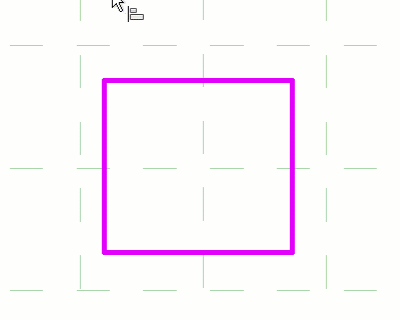

- Pomocí nástroje Zarovnat a výběrem konkrétní referenční roviny a čáry náčrtu vytvořte vazbu.
- Chcete-li uzamknout vazbu, po zobrazení klikněte na symbol uzamknutí.
Důležité: Chování vazeb geometrie v rodině při úpravě parametrů nebude možné předvídat. Chcete-li zajistit spolehlivost rodiny, musí být geometrie zavazbena k podlažím, referenčním rovinám nebo referenčním čarám. Při vytváření flexibilních parametrických rodin se osvědčil následující postup:
- Naplánujte a rozvrhněte referenční roviny a referenční čáry potřebné pro rodinu.
- Mezi rovinami a čarami nastavte kóty se správnými štítky.
- Vyzkoušejte a ověřte, zda se roviny a čáry při změně kót správně ohýbají.
- Zavazběte geometrii rodiny k flexibilní kostře rovin a čar.
Pokud je vazba opatřena štítkem, může se geometrie díky parametru vytvořenému z vazby přizpůsobovat změnám parametru.
