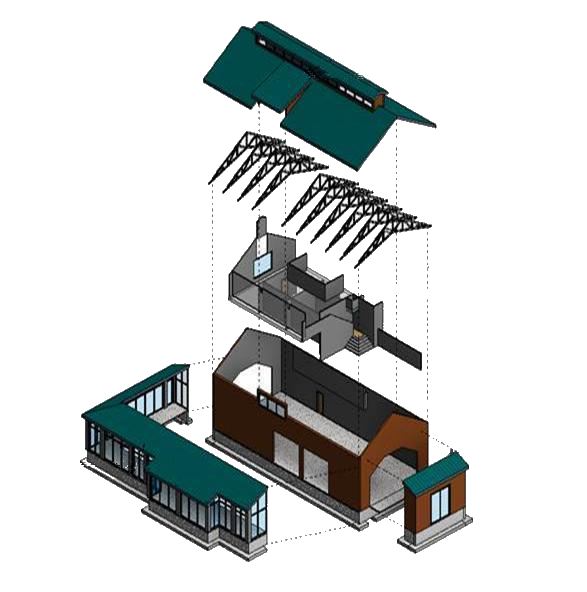

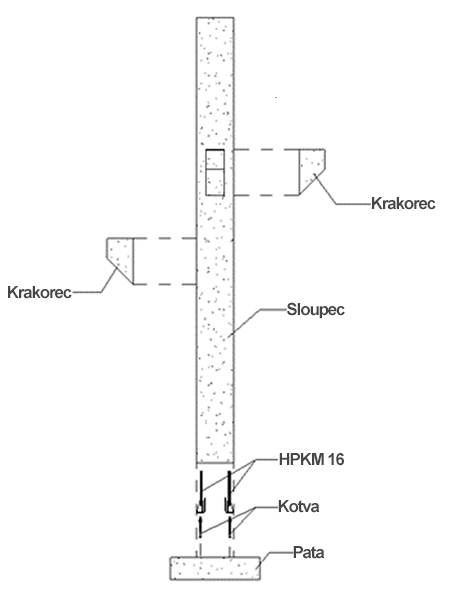

Vytvořte selektivně rozložené pohledy modelu, které vám pomohou zjistit, jak do sebe části zapadají.
Videofilm: Práce s posunutými pohledy
|
|
Ve 2D či 3D pohledu nebo perspektivním pohledu se mohou prvky modelů posunout pomocí nástroje
(Přemístit prvky). Tento nástroj použijte k vytvoření sad posunutí a posuňte je podél jejich os X, Y a Z do zadané vzdálenosti od modelu. Poté můžete nakreslit trajektorie, které spojují tyto prvky a původní umístění jejich modelu.
(Přemístit prvky). Tento nástroj použijte k vytvoření sad posunutí a posuňte je podél jejich os X, Y a Z do zadané vzdálenosti od modelu. Poté můžete nakreslit trajektorie, které spojují tyto prvky a původní umístění jejich modelu.
Poznámka: 2D prvky, například popisky, poznámky nebo kóty nemohou být posunuty. Posunuté prvky lze opatřit popiskem ve 2D nebo 3D pohledech. U posunutých prvků nejsou reference kót k dispozici.
Sada posunutí odkazuje na vybraný prvek nebo více prvků používaných nástrojem Přemístit prvky a umožňuje tedy vytvoření posunutého pohledu (podobného rozloženého pohledu). Sady posunutí jsou:
- posunuty pomocí ovládacích prvků pro přetažení podél svých os X, Y a Z,
- upravovány tak, aby bylo možné přidat a odstranit prvky,
- přeorientované pomocí nástroje ViewCube.

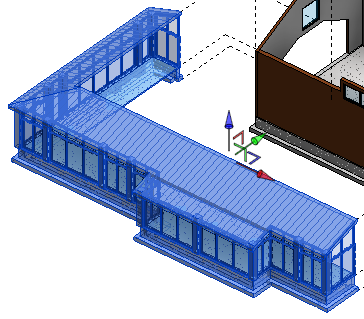

Sada posunutí se může skládat z jednoho nebo několika prvků a obsahuje sadu ovládacích prvků, které se používají k umístění v pohledu. Sada posunutí na následujícím obrázku obsahuje několik prvků (konstrukční základy, základní střechu, obvodový plášť: výlohu, osnovy a systémový panel: zasklení).
