Vytvoření výkazu nábytku s obrázky

Asociací obrázků s prvky modelu je možné obrázky přidat do výkazu nábytku.

Videofilm: Tvorba výkazu nábytku s obrázky

1. Přidejte prvky nábytku do modelu, například několik typů židlí.
2. Vyberte prvek nábytku v modelu a klikněte na kartu Upravit | kartu Nábytekpanel Režim (Upravit rodinu).
3. Otevřete dialog Typy rodin a v části Identifikační data klikněte do pole Typ Obrázek. Kliknutím na tlačítko Procházet otevřete dialog Správa obrázků.
4. Klikněte na tlačítko Přidat a přejděte do umístění obrázku, který chcete přiřadit k této rodině nábytku.
5. Vyberte obrázek a klikněte na možnost Otevřít.
6. Klikněte na tlačítko (Načíst do projektu), čímž načtete rodinu zpět do modelu a přepíšete existující rodinu a parametry.
7. Opakujte kroky 2–6 pro každou rodinu nábytku umístěnou do modelu.
8. Vytvořte výkaz nábytku a zahrňte pole Rodina a Typ a Typ Obrázek.

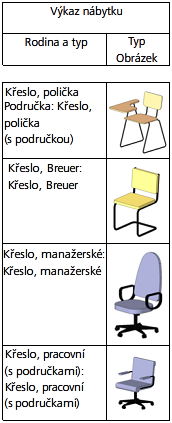

9. Vytvořte pohled výkresu a umístěte výkaz nábytku do výkresu. Obrázky nábytku se zobrazí ve výřezu výkazu ve výkresu.
