Vytvoření výkazu materiálů s obrázky

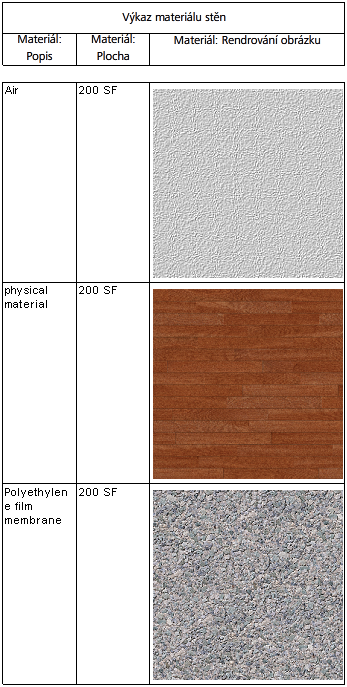

Tento příklad na obrázcích ukazuje, jak je možné vytvořit výkaz materiálů stěny, pomocí stejného postupu však můžete vytvořit výkaz materiálů také pro ostatní typy prvků.

1. Nakreslete stěny v modelu.
2. Klikněte na kartu Správapanel Správa projektu (Správa obrázků).
3. Přidejte související rendrování stěny do modelu kliknutím na tlačítko Přidat.
4. Klikněte na kartu Správapanel Nastavení (Parametry projektu).
5. Přidejte parametr projektu instance:
   1. Název: Obrázek rendrování
   2. Typ parametru: Obrázek
   3. Seskupit parametr pod: Grafika
   4. Kategorie: vyberte Materiály.
6. Vyberte instanci stěny a klikněte na možnost (Upravit typ).
7. V dialogu Vlastnosti typu v části Skladba klikněte na možnost Upravit.
8. Vyberte možnost Konstrukční, klikněte do pole Materiál a poté na tlačítko Procházet.
9. V dialogu Prohlížeč materiálů klikněte na tlačítko (Uživatelské parametry) v levém dolním rohu dialogu.
10. V dialogu Parametry materiálu přiřaďte materiál stěny k obrázku rendrování materiálu, a to přiřazením obrázku k parametru projektu Obrázek rendrování.
11. Vytvořte výkaz materiálů stěny a začleňte pole Materiál: Obrázek rendrování.
12. Vytvořte pohled výkresu a umístěte výkaz materiálů do výkresu. Ve výřezu výkazu materiálů stěny se zobrazí obrázky ve výkresu.
