Část 1: Tvorba projektu a přidání podlaží

V tomto cvičení zahájíte projekt a vytvoříte v modelu budovy podlaží pro základy, podlaží skladu, horní atiku a dolní atiku.

Kategorie Noví uživatelé Potřebný čas 10 minut Použité soubory výukových programů Žádné – nový projekt

Při vytváření podlaží můžete určit, aby se současně vytvářely odpovídající pohledy. Než začnete, stáhněte si šablonu GSG_01_Getting_Started_Template.rte. Stáhněte si tento soubor ZIP (pokud jste ještě nestáhli soubory cvičení pro výukové programy).

Cíle

• Vytvořit projekt ze šablony
• Přejmenovat výchozí podlaží a upravit jejich výšky
• Přidat podlaží určením počátečního a koncového bodu
• Přidat podlaží posunutím výšky existujícího podlaží

Zhlédnout video

Úpravy podlaží projektu

1. Otevřete aplikaci Revit a na výchozí stránce aplikace Revit klikněte na možnost Nový. V dialogu přejděte do umístění, ve kterém je stažený soubor šablony GSG_01_Getting_Started_Template.rte a kliknutím na tlačítko OK zahajte projekt pomocí stažené šablony.
2. V Prohlížeči projektu pod položkou Pohledy (Výška budovy) dvakrát klikněte na položku Jih a na kreslicí ploše se otevře pohled Jih.

   V šabloně projektu jsou již vytvořena dvě podlaží.

3. Přibližte štítky a hodnoty podlaží na pravé straně. K přibližování a oddalování pohledu můžete používat kolečko myši.
4. Klikněte na štítek půdorysu Podlaží 1 a zadejte text 01 – Podlaží skladu.
5. Kliknutím mimo štítek tuto změnu uložte.
6. Po zobrazení výzvy klikněte na tlačítko Ano, aby aplikace Revit přejmenovala odpovídající pohledy.

   Případně můžete podlaží přejmenovat změnou názvu odpovídajícího pohledu v Prohlížeči projektu.

7. V Prohlížeči projektu pod položkou Půdorysy podlaží klikněte pravým tlačítkem na položku Podlaží 2 a vyberte příkaz Přejmenovat.
8. Jako název zadejte text 00 – Základy a stiskněte klávesu Enter.
9. Až se zobrazí výzva, kliknutím na tlačítko Ano přejmenujte odpovídající podlaží a pohledy.

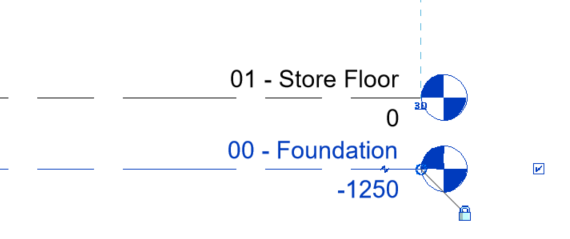

10. Na kreslicí ploše klikněte na hodnotu položky 00 – Základy, zadejte hodnotu -1250 mm a stisknutím klávesy Enter změňte výšku podlaží.


Přidání podlaží

1. Oddalte pohled tak, abyste v pohledu viděli oba konce čar podlaží.
2. Klikněte na kartu Architekturapanel Srovnávací rovina (Podlaží).

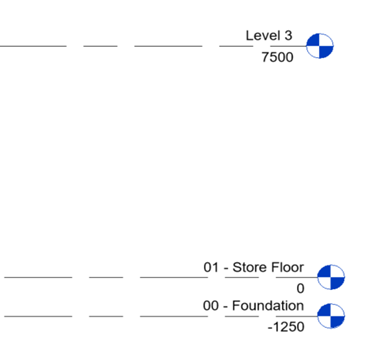

3. Umístěte kurzor na levý koncový bod čáry 01 – Dolní podlaží, přesuňte kurzor nahoru o 7500 mm a kliknutím začněte vytvářet nové podlaží.
4. Přesuňte kurzor horizontálně doprava, dokud přerušovaná čára nevyznačí, že je koncový bod zarovnán s koncovým bodem spodního podlaží, a kliknutím umístěte podlaží.


   Podlaží můžete přidat tak, že ho vytvoříte v určité vzdálenosti od existujícího podlaží.

5. Na pásu karet klikněte na kartu Upravit | Umístit podlažípanel Kreslit (Vybrat čáry).
   1. Na panelu Možnosti zrušte zaškrtnutí políčka Vytvořit půdorysný pohled.
6. Na panelu Možnosti (pod pásem karet) zadejte do pole Odsazení hodnotu 500 mm a stiskněte klávesu Enter.
7. Umístěte kurzor na podlaží, které jste právě přidali, a až se čárkovaná čára zobrazí nad ním, kliknutím umístěte podlaží.
   1. Pomocí ovládacího prvku Přidat koleno přidejte koleno na čáru podlaží a pomocí uzlů upravte pozici záhlaví podlaží tak, aby byly štítky Podlaží 3 a Podlaží 4 čitelné.
8. Klikněte na položku (Upravit).

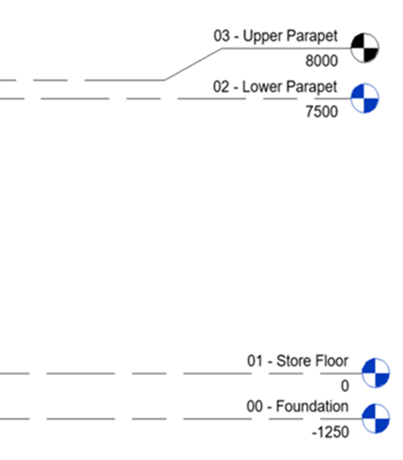

9. Nahraďte názvy položek Podlaží 3 a Podlaží 4 následujícími hodnotami a kliknutím na tlačítko Ano přejmenujte odpovídající pohledy.
   • Podlaží 3 = 02 – Dolní atika
   • Podlaží 4 = 03 – Horní atika

   Nyní jsou k dispozici 4 podlaží ve výškách vhodných pro projekt.
